概述

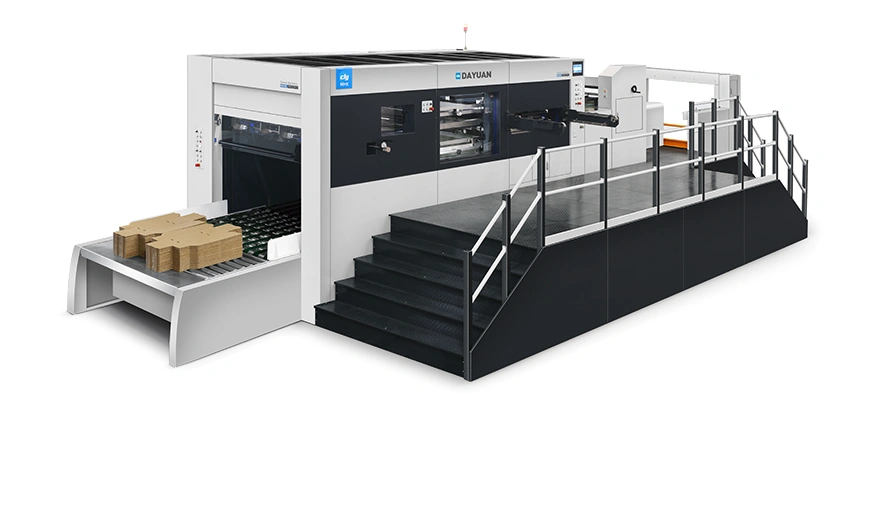

MHK-1650FC/EFC作为大源智能型的大幅面模切解决方案，符合高端瓦楞模切的效率与可靠。MHK-1650FC前沿送纸技术展现了对纸板品质出色适应力。MHK-1650EFC凭借下吸盘送纸技术对纸张零损伤。设备装备同步带以及带轮传动间歇分割器，通过西门子触控屏，适应多样化生产订单。其高效的清废单元采用三框四边清废设计，结合扭力限制过载保护器与高效的主机冷却润滑系统，设备换单迅速，适应持续高产，大幅提升了生产线利用率与投资回报，是契合高端瓦楞市场的战略装备。

前沿送纸部（FC系列）

高速精密前沿送纸装置，送纸精度高，吸力强劲，不易打滑，可稳定输送各种类型的瓦楞纸。
特殊的聚乙酯送纸胶轮配合栅栏式托纸架和气垫，确保厚重翘曲纸板输送顺畅和纸板的到位精准。
变频吸风量微调装置。
电动侧推挡板（左右两侧）。
左、右侧挡板可以独立位置调整也可同步调整。
斜度前挡板前后、上下可微调。

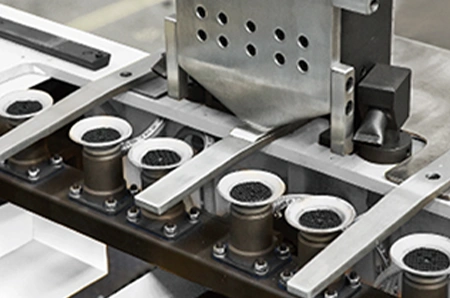

下吸盘送纸部（EFC系列）

高精密下吸盘送纸飞达，底部飞达不停顿式的吸嘴，采用真空吸附方式将纸板送入压纸辊，不易刮花印刷表面。
电动侧推挡板及气动齐纸装置（右侧）。
电动控制送纸辊。
压纸片及前挡规，双张检测装置反应准确。
前挡勾板调节装置，纸板弯曲上下可调整。
德国贝克品牌吹吸两用真空泵。

输纸台侧定位部

输纸步距不停机调节装置。
前档板前后位置微调装置，可根据咬口尺寸微调。
左右侧定位推规，确保纸板侧定位精准。

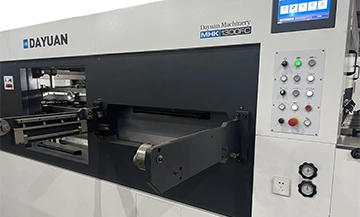

模切部

整套进口阳极处理铝合金牙排及定位结构。
每条牙排采用可调式牙排结构。
压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制。
模切板框回转装置。
中央定位系统。

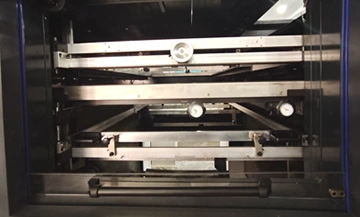

清废部（三框、四边清废）

上清废框抬起装置，可任意选择是否使用清废功能。
中间清废阴模传动机构。
中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率。
叼口清废装置可将叼口废边自动输送到机外。

高堆卷帘式收纸部

卷帘式辅收纸架，可实现不停机收纸。
高堆收纸台升降装置，收纸结构可整堆纸拉出机外（高堆收纸专用）。
收纸齐纸装置。
上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷。

计数堆叠式收纸部（选配）

不停机卷帘副收纸装置及自动计叠收纸升降台装置配合交替使用，可自动设定计叠张数，同时配合输送带输送至机外（计叠式收纸专用、选配）。
自动计叠收纸升降台，采用输送带输送收纸，纸板表面在收纸过程中不易刮花磨擦（计叠式收纸专用、选配）。
也可移开机外收纸架及计叠收纸升降台，变为高堆式收纸。

电气部

自主研发的PLC控制系统。
模切部采用德国西门子10.4英寸触摸显示屏。
整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠。
整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定。

MHK-1650EFC +

MHK-1650FC +

大源MHK-1650EFC下吸盘送纸平压平清废模切机.设备换单快，适用于多种规格的瓦楞纸板，尤其适合对表面质量有严格要求的瓦楞纸板高速加工，适配对多种规格瓦楞纸板生产，是实现高效产出的理想装备。

类别/型号	MHK-1650EFC
机器名称	全自动下吸盘送纸带清废平压平模切机
适用纸张范围	≤8.5mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1650×1200mm
最小用纸幅面	550×500mm
板框内版尺寸	1682×1220mm
最大模切幅面	1620×1180mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.2mm
最大工作压力	400T
最大工作速度	5000s/h
最大收纸堆高（含托板)	1600mm
气源要求	0.6-0.7MPa, ≥0.75m³/min

大源MHK-1650FC前沿送纸平压平清废模切机，设备性能出色，具有换单迅速的特点，适用于多种规格的瓦楞纸板，纸张定位精准，对纸品质量要求更低，满足市场对高速运行的需求。

类别/型号	MHK-1650FC
机器名称	全自动前沿送纸带清废平压平模切机
适用纸张范围	≤8.5mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1650×1200mm
最小用纸幅面	550×500mm
板框内版尺寸	1682×1220mm
最大模切幅面	1620×1180mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.2mm
最大工作压力	400T
最大工作速度	5000s/h
最大收纸堆高（含托板)	1600mm
气源要求	0.6-0.7MPa, ≥0.75m³/min

电动升降台

平推式自动上料送纸机

平推式自动上料送纸机（带物流系统）

多功能分片机

自动换托盘

纸堆自动物流

板框预装架

看样台

计数堆叠式收纸部

光栅

正反手

Automatic Die Cutting Machine with Stripping

MHK-1650EC

全自动清废平压平模切机

大源MHK-1650EC全自动清废平压平模切机，可以对瓦楞纸与卡纸各类纸张进行模切加工，通过高精度模切与高效清废的协同作业，在保障优异成品品质的同时，显著提升生产效率，是大幅面、多材质模切场景下的理想装备。

BHT-1650FC/1650EFC

全自动带清废平压平模切机（前沿送纸/下吸盘送纸）

BHT-1650FC/EFC作为大源旗舰级大幅面模切解决方案，代表了高端瓦楞模切的高效与稳定，是高端瓦楞包装生产的理想选择。

BHT-1650EC

全自动清废平压平模切机

BHT-1650EC是大源针对大幅面纸张加工的旗舰级清废平压平模切机。适应各类瓦楞纸和卡纸的模切加工，通过高精度的模切、清废，保障生产效率，是模切作业的理想选择。

MHC-1650FC/1650EFC

全自动平压平模切机（前沿送纸/下吸盘送纸）

MHC-1650FC/1650EFC是大源面向瓦楞纸模切推出的全自动带清废模切机经典系列机型。MHC-1650FC采用前沿送纸技术，对各类瓦楞纸的输送稳定性强，适配范围广，能满足大批量连续生产的高效要求；MHC-1650EFC配备下吸盘式不停顿送纸系统，借助真空吸附力轻柔传送纸板，避免印刷面受损，适合精细化加工。

定制范围

基于您需求的解决方案

我们倾听市场声音，将挑战转化为定制化方案——从整线到复杂组件，打造契合您生产流程的配置。

联机生产线
正反手双机组合设计
全规格尺寸支持
开启您的个性化定制

类别/型号	MHK-1650FC / MHK-1650EFC
适用纸张范围	≤8.5mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1500×1100mm
最小用纸幅面	470×450mm
板框内版尺寸	1510×1120mm
最大模切幅面	1480×1080mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.15mm
最大工作压力	400T
最大工作速度	6000s/h
最大收纸堆高（含托板)	1600mm
气源要求	0.6-0.7MPa, ≥0.75m³/min
