概述

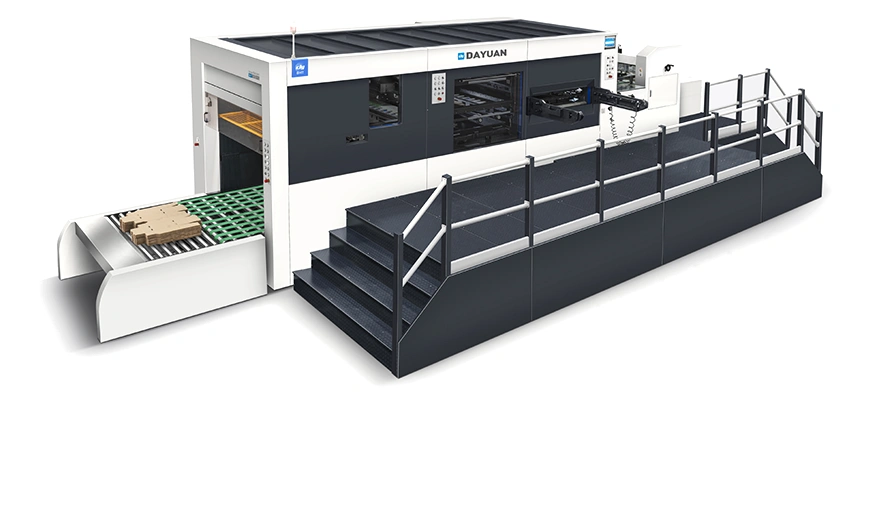

BHT-1650FC/EFC作为大源旗舰级大幅面模切解决方案，代表了高端瓦楞模切的高效与稳定。BHT-1650FC前沿送纸，对纸板品质适应性强。BHT-1650EFC下吸盘送纸对纸张零损伤。设备核心集成了精密的可变速蜗轮传动机构与德国西门子电气控制系统，通过西门子触控屏，实现了流畅的智能交互与精准驾驭。
其高效的清废单元采用三框四边清废设计，上下框运行，中框不运行，少打连点，不易散板，是应对大幅面瓦楞包装规模化生产挑战的理想战略装备。

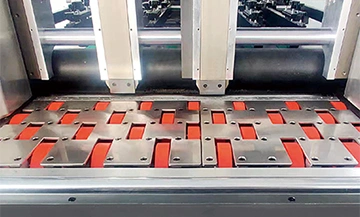

前沿送纸部（FC系列）

高速精密前沿送纸装置，送纸精度高，吸力强劲，不易打滑，可稳定输送各种类型的瓦楞纸。
特殊的聚乙酯送纸胶轮配合栅栏式托纸架和气垫，确保厚重翘曲纸板输送顺畅和纸板的到位精准。
变频吸风量微调装置。
电动侧推挡板（左右两侧）。
左、右侧挡板可以独立位置调整也可同步调整。
斜度前挡板前后、上下可微调。

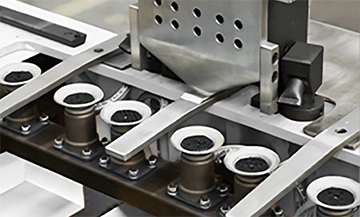

下吸盘送纸部（EFC系列）

高精密下吸盘送纸飞达，底部飞达不停顿式的吸嘴，采用真空吸附方式将纸板送入压纸辊，不易刮花印刷表面。
电动侧推挡板及气动齐纸装置（右侧）。
电动控制送纸辊。
压纸片及前挡规，双张检测装置反应准确。
前挡勾板调节装置，纸板弯曲上下可调整。
德国贝克品牌吹吸两用真空泵。

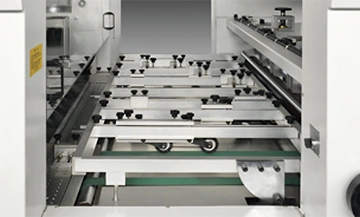

输纸台侧定位部

输纸步距不停机调节装置。
前档板前后位置微调装置，可根据咬口尺寸微调。
左右侧定位推规，确保纸板侧定位精准。

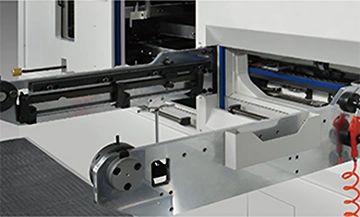

模切部

整套进口阳极处理铝合金牙排及定位结构。
每条牙排采用可调式牙排结构。
可变速蜗轮传动机构，模切冲程短，动角大，有利于多拼版小连点高速运行，生产效率高，不易散版。
齿轮传动、精度准确。
压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制。
中央定位系统。
西门子（茵梦达）品牌主电机传动。

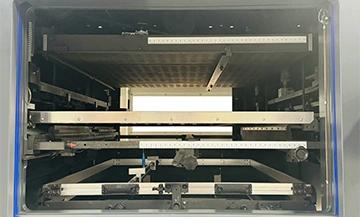

清废部（三框、四边清废）

上清废框抬起装置，可任意选择是否使用清废功能。
采取公母模版实现各式清废。
中间清废板的安装采用中心线快速定位安装方式。
快速安装清废板，上、下框运行，而中框不运行，少打连点，不易散板。
叼口清废装置可将叼口废边自动输送到机外。

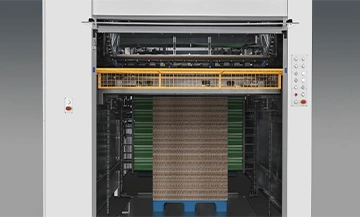

高堆卷帘式收纸部

卷帘式辅收纸架，可实现不停机收纸。
高堆收纸台升降装置，收纸结构可整堆纸拉出机外（高堆收纸专用）。
收纸齐纸装置。
上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷。

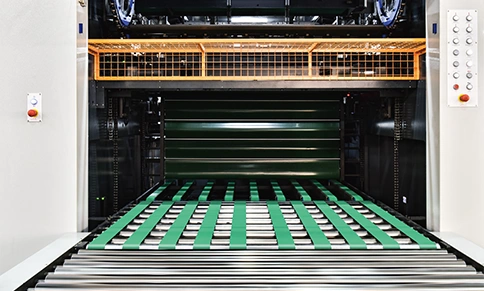

计数堆叠式收纸部（选配）

不停机卷帘副收纸装置及自动计叠收纸升降台装置配合交替使用，可自动设定计叠张数，同时配合输送带输送至机外（计叠式收纸专用、选配）。
自动计叠收纸升降台，采用输送带输送收纸，纸板表面在收纸过程中不易刮花磨擦（计叠式收纸专用、选配）。
也可移开机外收纸架及计叠收纸升降台，变为高堆式收纸。

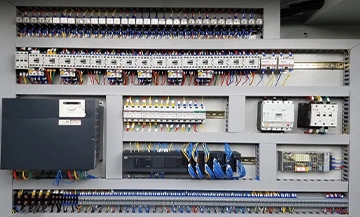

电气部

德国西门子PLC控制系统。
模切部和收纸部采用德国西门子10.4英寸和7英寸触摸显示屏。
整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠。
整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定。

BHT-1650FC +

BHT-1650EFC +

BHT-1650FC是大源专为大幅面高端瓦楞纸板市场研发生产的前沿送纸平压平清废模切机，设备性能卓越，适用于多种规格的瓦楞纸板，纸张定位精准，对纸品质量要求更低，满足市场对高速运行的需求。

类别/型号	BHT-1650FC
机器名称	全自动前沿送纸带清废平压平模切机
适用纸张范围	≤9mm瓦楞纸, F、E、B、C、A和AB瓦楞纸
最大用纸幅面	1650×1200mm
最小用纸幅面	650×500mm
板框内版尺寸	1670×1230
最大模切幅面	1630×1180mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.2mm
最大工作压力	400T
最大工作速度	6000s/h
最大收纸堆高（含托板)	1500mm
气源要求	0.6-0.7MPa, ≥1m³/min

BHT-1650EFC是大源专为大幅面瓦楞纸板市场研发生产的旗舰级下吸盘送纸平压平清废模切机，适用于多种规格的瓦楞纸板，尤其适合对表面质量有严格要求的瓦楞纸板高速加工，是高端瓦楞包装生产的理想选择。

类别/型号	BHT-1650EFC
机器名称	全自动下吸盘送纸带清废平压平模切机
适用纸张范围	≤9mm瓦楞纸, F、E、B、C、A和AB瓦楞纸
最大用纸幅面	1650×1200mm
最小用纸幅面	650×500mm
板框内版尺寸	1670×1230mm
最大模切幅面	1630×1180mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.2mm
最大工作压力	400T
最大工作速度	6000s/h
最大收纸堆高（含托板)	1500mm
气源要求	0.6-0.7MPa, ≥1m³/min

电动升降台

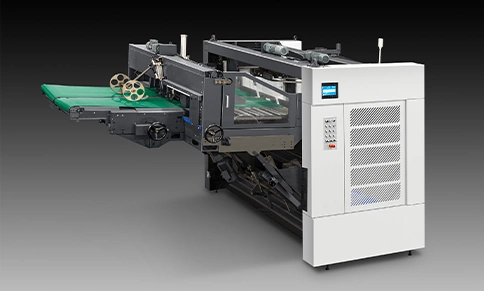

平推式自动上料送纸机

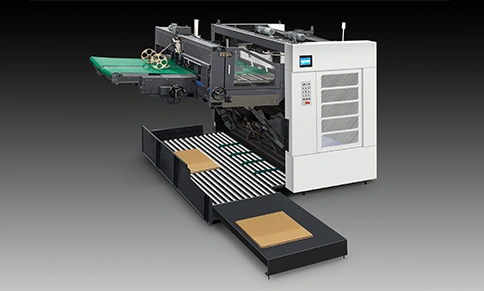

平推式自动上料送纸机（带物流系统）

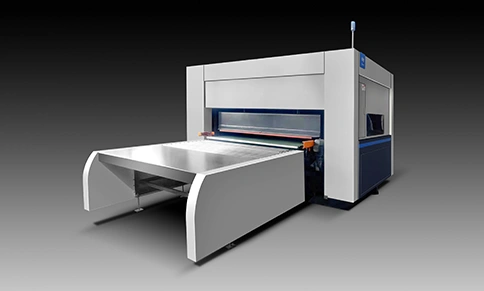

多功能分片机

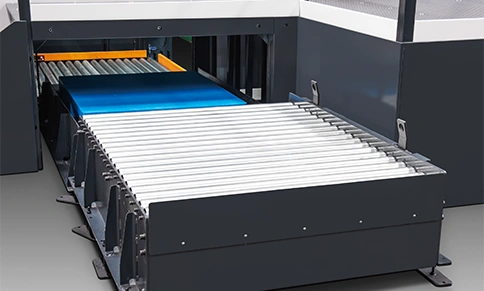

自动换托盘

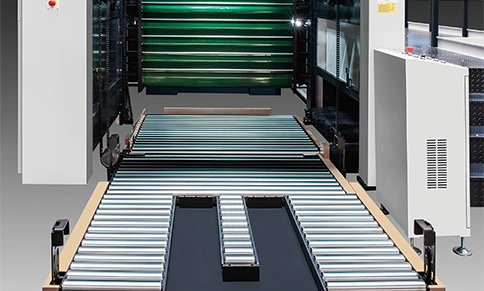

纸堆自动物流

板框预装架

看样台

计数堆叠式收纸部

光栅

正反手

BHT-1650EC

全自动清废平压平模切机

BHT-1650EC是大源针对大幅面纸张加工的旗舰级清废平压平模切机。适应各类瓦楞纸和卡纸的模切加工，通过高精度的模切、清废，保障生产效率，是模切作业的理想选择。

Automatic Die Cutting Machine with Stripping

MHK-1650FC/1650EFC

全自动带清废平压平模切机（前沿送纸/下吸盘送纸）

MHK-1650FC/EFC作为大源智能型的大幅面模切解决方案，适用于多种规格的瓦楞纸板，纸张定位精准，是实现高效产出的理想装备。

MHK-1650EC

全自动清废平压平模切机

大源MHK-1650EC全自动清废平压平模切机，可以对瓦楞纸与卡纸各类纸张进行模切加工，通过高精度模切与高效清废的协同作业，在保障优异成品品质的同时，显著提升生产效率，是大幅面、多材质模切场景下的理想装备。

MHC-1650FC/1650EFC

全自动平压平模切机（前沿送纸/下吸盘送纸）

MHC-1650FC/1650EFC是大源面向瓦楞纸模切推出的全自动带清废模切机经典系列机型。MHC-1650FC采用前沿送纸技术，对各类瓦楞纸的输送稳定性强，适配范围广，能满足大批量连续生产的高效要求；MHC-1650EFC配备下吸盘式不停顿送纸系统，借助真空吸附力轻柔传送纸板，避免印刷面受损，适合精细化加工。

定制范围

基于您需求的解决方案

我们倾听市场声音，将挑战转化为定制化方案——从整线到复杂组件，打造契合您生产流程的配置。

联机生产线
正反手双机组合设计
全规格尺寸支持
开启您的个性化定制

类别/型号	BHT-1650FC / BHT-1650EFC
适用纸张范围	≤9mm瓦楞纸, F、E、B、C、A和AB瓦楞纸
最大用纸幅面	1650×1200mm
最小用纸幅面	650×500mm
板框内版尺寸	1670×1230
最大模切幅面	1630×1180mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.2mm
最大工作压力	400T
最大工作速度	6000s/h
最大收纸堆高（含托板)	1500mm
气源要求	0.6-0.7MPa, ≥1m³/min
