概述

MHC-1650FC/1650EFC是大源面向瓦楞纸模切推出的全自动带清废模切机经典系列机型。MHC-1650FC采用前沿送纸技术，对各类瓦楞纸的输送稳定性强，适配范围广，能满足大批量连续生产的高效要求；MHC-1650EFC配备下吸盘式不停顿送纸系统，借助真空吸附力轻柔传送纸板，避免印刷面受损，适合精细化加工。两款机型均搭载压力自动调节 PLC 控制系统与三框清废系统，单次走纸即可完成模切与清废工序，配合不停机卷帘式收纸机构，大幅提升印后流程效率，是企业提升产能、控制成本的优选方案。

前沿送纸部 (FC系列)

高速精密前沿送纸装置，送纸精度高，吸力强劲，不易打滑，可稳定输送各种类型的瓦楞纸。
特殊的聚乙酯送纸胶轮配合栅栏式托纸架和气垫，确保厚重翘曲纸板输送顺畅和纸板的到位精准。
变频吸风量微调装置。
电动侧推挡板。（左右两侧）
左、右侧挡板可以独立位置调整也可同步调整。
斜度前挡板前后、上下可微调。

下吸盘送纸部 (EFC系列)

高精密下吸盘送纸飞达，底部飞达不停顿式的吸嘴，采用真空吸附方式将纸板送入压纸辊，不易刮花印刷表面。
电动侧推挡板及气动齐纸装置。（右侧）
电动控制送纸辊。
压纸片及前挡规，双张检测装置反应准确。
前挡勾板调节装置，纸板弯曲上下可调整。
德国贝克品牌吹吸两用真空泵。

输纸台侧定位部

输纸步距不停机调节装置。
前档板前后位置微调装置，可根据咬口尺寸微调。
左右侧定位推规，确保纸板侧定位精准。

模切部

整套进口阳极处理铝合金牙排及定位结构。
每条牙排采用可调式牙排结构。
压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制。
模切压力采用变形测量器直接精确测量，并在人机界面上显示。
中央定位系统。

清废部（三框清废）

上/下清废传动机构。
上清废框抬起装置，可任意选择是否使用清废功能。
中间清废阴模传动机构。
中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率。

收纸部 (高堆)

卷帘式辅收纸架，可实现不停机收纸。
高堆收纸台升降装置，收纸结构可整堆纸拉出机外。（高堆收纸专用）
收纸齐纸装置。
上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷。

电气部

自主研发的PLC控制系统。
模切部采用10.4英寸触摸显示屏。
整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠。
整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定。

MHC-1650FC +

MHC-1650EFC +

MHC-1650FC是大源经典系列全自动前沿送纸带清废模切机，搭载前沿送纸装置，保障各类瓦楞纸平稳输送。设备运行稳定，依托三框清废系统优化印后环节，助力企业提升整体生产效率，是企业的可靠之选。

类别/型号	MHC-1650FC
机器名称	全自动前沿送纸带清废平压平模切机
适用纸张范围	≤8.5mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1650×1200mm
最小用纸幅面	550×500mm
板框内版尺寸	1682×1220mm
最大模切幅面	1620×1180mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.2mm
最大工作压力	400T
最大工作速度	4500s/h
最大收纸堆高（含托板)	1400mm
气源要求	0.6-0.7MPa, ≥0.75m³/min

MHC-1650EFC是大源经典系列下吸盘送纸带清废模切机，采用下吸盘式真空吸附送纸技术，确保承印表面无损传送；依托三框清废系统优化印后环节，助力企业提升整体生产效率，是平衡产能与成本的优质之选。

类别/型号	MHC-1650EFC
机器名称	全自动下吸盘送纸带清废平压平模切机
适用纸张范围	≤8.5mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1650×1200mm
最小用纸幅面	550×500mm
板框内版尺寸	1682×1220mm
最大模切幅面	1620×1180mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.2mm
最大工作压力	400T
最大工作速度	4500s/h
最大收纸堆高（含托板)	1400mm
气源要求	0.6-0.7MPa, ≥0.75m³/min

电动升降台

高堆收纸专用物流

板框预装架

看样台

光栅

正反手

MHC-1650EC

全自动清废平压平模切机

MHC-1650EC是大源的经典款全自动清废平压平模切机，全自动飞达送纸功能适用于各类纸张加工，还搭载三框清废进一步优化印后流程，帮助企业提升生产效率，是实现成本控制与产能提升的可靠选择。

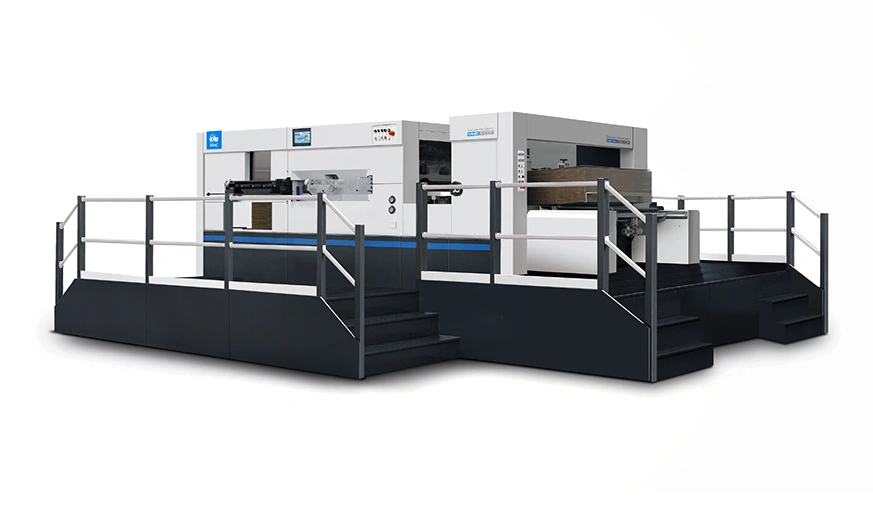

MHC-1650F/1650EF
