概述

BHT-1650EC作为大源旗舰级大幅面模切解决方案，适应卡纸和瓦楞纸两种纸品模切加工。设备由德国西门子电气控制系统和西门子触控屏，配置可变速蜗轮传动机构，实现了对机器精准快速的控制，保证了高效的模切清废过程。
其高效的清废单元采用三框四边清废设计，上下框运行，中框不运行，少打连点，不易散板。结合扭力限制过载保护器与高效的主机冷却润滑系统，设备在保障安全持久运行的前提下，为用户带来行业领先的纸张加工服务，是应对大型瓦楞包装批量化生产的理想战略装备。

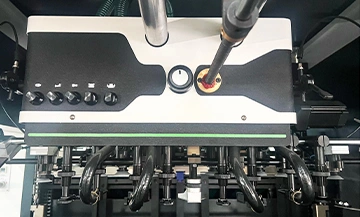

飞达送纸部

鱼鳞式强力吸纸飞达头，4吸6送，吸头可配合纸张的变形状况调试各种吸纸角度。
3道飞达头防撞装置。
横向分纸吹风装置。
主给纸堆机械式左右微调装置。
预堆纸装置配置轨道使操作人员可准确方便地将纸堆送入飞达。
纸张对位调节装置，能够在不停机的状态下对纸张到达前规距离进行手动调整。

飞达送纸部

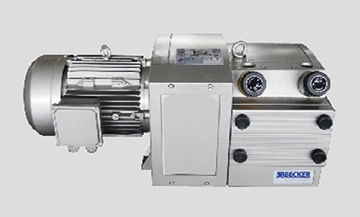

德国贝克品牌吹吸两用真空泵。

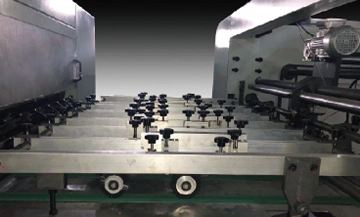

输纸部

三种送纸方式：
单张送纸（适用于4-8.5MM瓦楞纸板）
双张重叠送纸（适用于2-4MM瓦楞纸板）
多张重叠送纸（适用于≦2MM纸张）
输纸框气动抬起装置。
PLC及电子凸轮控制整机的时序。
推拉两用侧规，操作侧、传动侧各一套。
侧规、前规纸张光电检测。
机电式双张检测器。

模切部

整套进口阳极处理铝合金牙排及定位结构。
可变速蜗轮传动机构，模切冲程短，动角大，有利于多拼版小连点高速运行，生产效率高，不易散版。
齿轮传动、精度准确。
压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制。
中央定位系统。
西门子（茵梦达）品牌主电机传动。

清废部（三框、四边清废）

上清废框抬起装置，可任意选择是否使用清废功能。
采取公母模版实现各式清废。
中间清废板的安装采用中心线快速定位安装方式。
上、下框运行，而中框不运行，少打连点，不易散板。
叼口清废装置可将叼口废边自动输送到机外。

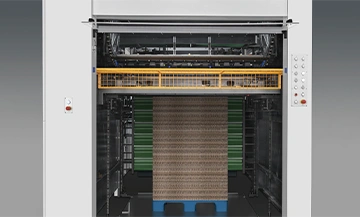

高堆卷帘式收纸部

卷帘式辅收纸架，可实现不停机收纸。
高堆收纸台升降装置，收纸结构可整堆纸拉出机外（高堆收纸专用）。
收纸齐纸装置。
上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷。

计数堆叠式收纸部（选配）

不停机卷帘副收纸装置及自动计叠收纸升降台装置配合交替使用，可自动设定计叠张数，同时配合输送带输送至机外（计叠式收纸专用、选配）。
自动计叠收纸升降台，采用输送带输送收纸，纸板表面在收纸过程中不易刮花磨擦（计叠式收纸专用、选配）。
也可移开机外收纸架及计叠收纸升降台，变为高堆式收纸。

电气部

德国西门子PLC控制系统。
模切部和收纸部采用德国西门子10.4英寸和7英寸触摸显示屏。
整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠。
整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定。

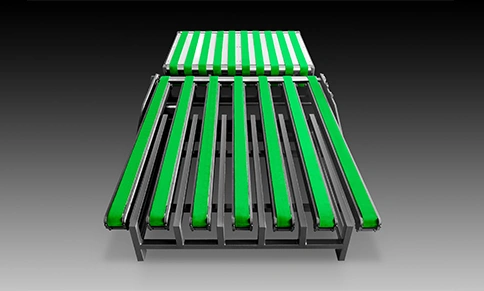

高堆收纸专用物流

计数堆叠式收纸部

多功能分片机

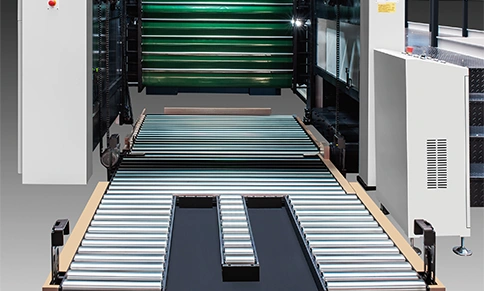

纸堆自动物流

自动换托盘

板框预装架

看样台

光栅

正反手

BHT-1650FC/1650EFC

全自动带清废平压平模切机（前沿送纸/下吸盘送纸）

BHT-1650FC/EFC作为大源旗舰级大幅面模切解决方案，代表了高端瓦楞模切的高效与稳定，是高端瓦楞包装生产的理想选择。

Automatic Die Cutting Machine with Stripping

MHK-1650FC/1650EFC

全自动带清废平压平模切机（前沿送纸/下吸盘送纸）

MHK-1650FC/EFC作为大源智能型的大幅面模切解决方案，适用于多种规格的瓦楞纸板，纸张定位精准，是实现高效产出的理想装备。

MHK-1650EC

全自动清废平压平模切机

大源MHK-1650EC全自动清废平压平模切机，可以对瓦楞纸与卡纸各类纸张进行模切加工，通过高精度模切与高效清废的协同作业，在保障优异成品品质的同时，显著提升生产效率，是大幅面、多材质模切场景下的理想装备。

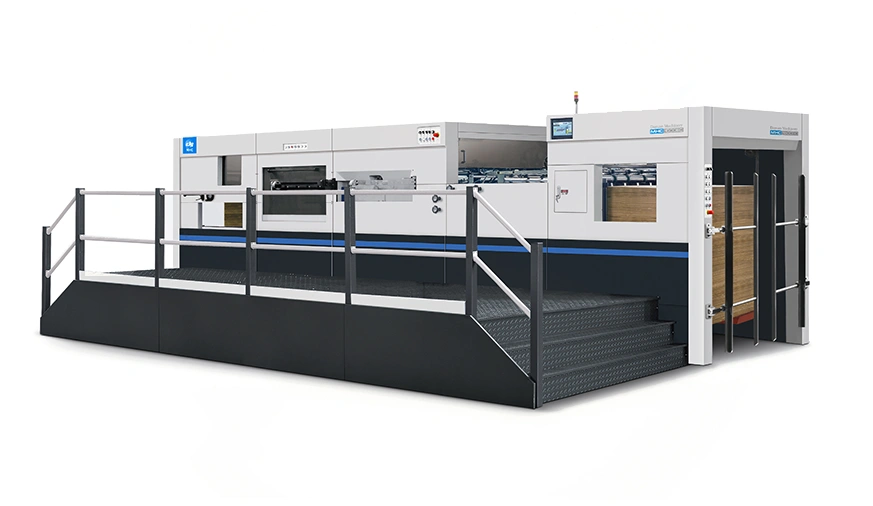

MHC-1650EC

全自动清废平压平模切机

MHC-1650EC是大源的经典款全自动清废平压平模切机，全自动飞达送纸功能适用于各类纸张加工，还搭载三框清废进一步优化印后流程，帮助企业提升生产效率，是实现成本控制与产能提升的可靠选择。

定制范围

基于您需求的解决方案

我们倾听市场声音，将挑战转化为定制化方案——从整线到复杂组件，打造契合您生产流程的配置。

联机生产线
正反手双机组合设计
全规格尺寸支持
开启您的个性化定制

类别/型号	BHT-1650EC
适用纸张范围	≥350g/m²卡纸, ≤9mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1650×1200mm
最小用纸幅面	650×500mm
板框内版尺寸	1670×1230mm
最大模切幅面	1630×1180mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.2mm
最大工作压力	400T
最大工作速度	6000s/h
最大给纸堆高（含托板）	1800mm
最大收纸堆高（含托板)	1500mm
气源要求	0.6-0.7MPa, ≥1m³/min
