概述

MHC-1650EC是大源经典系列全自动清废平压平模切机，全自动飞达送纸功能适用于各类纸张加工，真正实现一机多用。设备采用球墨铸铁机身，结构稳固耐用，搭配压力调节PLC系统与高精度间歇分割器，确保运行平稳精准。同时，设备集成三框清废系统与不停机卷帘式收纸机构，有效精简印后流程，减少生产中停。设备性能稳定可靠，保持高效产出，兼具高性价比，是企业实现规模化、连续化生产的稳健装备之选。

飞达送纸部

鱼鳞式强力吸纸飞达头，4吸6送，吸头可配合纸张的变形状况调试各种吸纸角度。
横向分纸吹风装置。
主给纸堆电动左右微调装置。
预堆纸装置配置轨道使操作人员可准确方便地将纸堆送入飞达。
纸张对位调节装置，能够在不停机的状态下对纸张到达前规距离进行手动调整。
德国贝克品牌吹吸两用真空泵。

输纸部

三种送纸方式
单张送纸（适用于4-8.5MM瓦楞纸板）
双张重叠送纸（适用于2-4MM瓦楞纸板）
多张重叠送纸（适用于≦2MM纸张）
输纸框气动抬起装置。
PLC及电子凸轮控制整机的时序。
推拉两用侧规，操作侧、传动侧各一套。
侧规、前规纸张光电检测。
机电式双张检测器。

模切部

整套进口阳极处理铝合金牙排及定位结构。
每条牙排采用可调式牙排结构。
压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制。
模切压力采用变形测量器直接精确测量，并在人机界面上显示。中央定位系统。

清废部（三框清废）

上/下清废传动机构。
上清废框抬起装置，可任意选择是否使用清废功能。
中间清废阴模传动机构。
中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率。

收纸部

卷帘式辅收纸架，可实现不停机收纸。
可调机械式收纸毛刷压纸机构，帮助牙排卸纸并堆叠。
收纸齐纸装置。
上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷。
收纸双向辅助吹风。

电气部

自主研发的PLC控制系统。
模切部采用10.4英寸触摸显示屏。
整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠。
整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定。

板框预装架

看样台

光栅

正反手

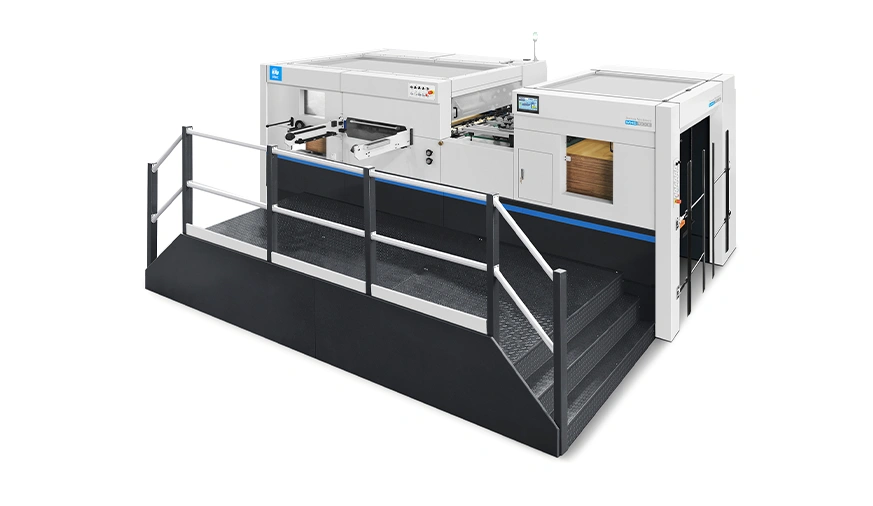

MHC-1650E

全自动平压平模切机

MHC-1650E是大源全自动平压平模切机中的经典机型，全自动飞达送纸功能适用于各类纸张加工，适配性更强。设备性能稳定、适配广泛，性价比高，是追求高效生产与成本可控的务实之选。

MHC-1650FC/1650EFC

全自动平压平模切机（前沿送纸/下吸盘送纸）

MHC-1650FC/1650EFC是大源面向瓦楞纸模切推出的全自动带清废模切机经典系列机型。MHC-1650FC采用前沿送纸技术，对各类瓦楞纸的输送稳定性强，适配范围广，能满足大批量连续生产的高效要求；MHC-1650EFC配备下吸盘式不停顿送纸系统，借助真空吸附力轻柔传送纸板，避免印刷面受损，适合精细化加工。

Automatic Die Cutting Machine with Stripping

MHK-1650EC

全自动清废平压平模切机

大源MHK-1650EC全自动清废平压平模切机，可以对瓦楞纸与卡纸各类纸张进行模切加工，通过高精度模切与高效清废的协同作业，在保障优异成品品质的同时，显著提升生产效率，是大幅面、多材质模切场景下的理想装备。

MHK-1650FC/1650EFC

全自动带清废平压平模切机（前沿送纸/下吸盘送纸）

MHK-1650FC/EFC作为大源智能型的大幅面模切解决方案，适用于多种规格的瓦楞纸板，纸张定位精准，是实现高效产出的理想装备。

定制范围

基于您需求的解决方案

我们倾听市场声音，将挑战转化为定制化方案——从整线到复杂组件，打造契合您生产流程的配置。

联机生产线
正反手双机组合设计
全规格尺寸支持
开启您的个性化定制

型号	MHC-1650EC
适用纸张范围	≥350g/m²卡纸, ≤8.5mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1650×1200mm
最小用纸幅面	550×500mm
板框内版尺寸	1682×1220mm
最大模切幅面	1620×1180mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.2mm
最大工作压力	400T
最大工作速度	4500s/h
最大给纸堆高（含托板）	1600mm
最大收纸堆高（含托板)	1400mm
气源要求	0.6-0.7MPa, ≥0.75m³/min
