SMC 1100ZH/1500ZH/1700ZH
自动接纸不停机换托盘双螺旋卷筒纸分切机
特点介绍
SMC系列自动接纸不停机换托盘双螺旋卷筒纸分切机是在SMC系列双螺旋卷筒纸分切机的基础上增加了全自动接纸和不停机换托盘的功能，实现了全自动化操作，体现了本机智能高效的技术特点。
局部介绍

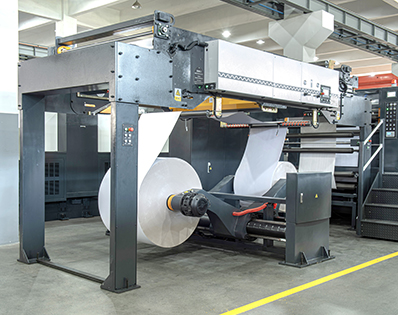

自动接纸装置

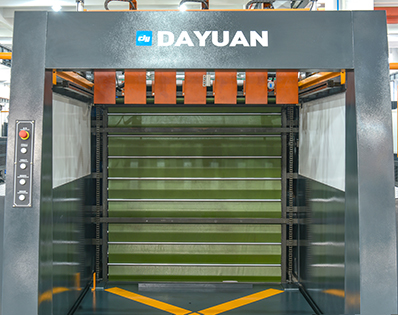

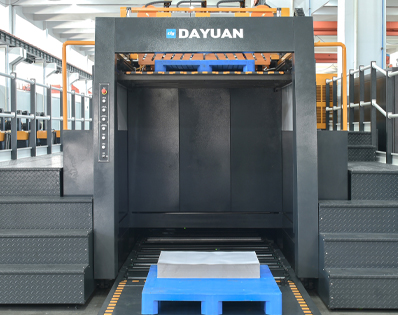

不停机换托盘装置
不停机换托盘装置
自动刹车
自动反曲
自动张力控制
自动纠边
全自动定位气动分条刀控制系统（选配）
纸张预压

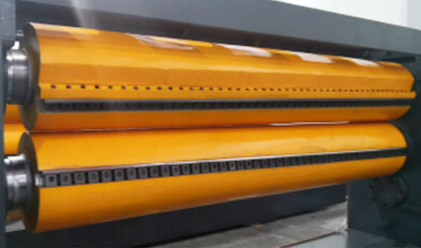

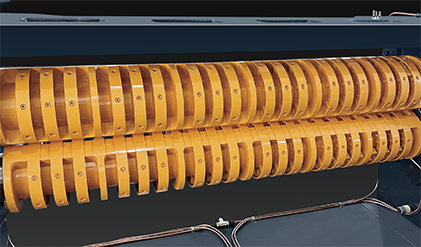

双螺旋刀
排废功能
除静电装置
三次输送带传送（防撞纸压痕线）
集纸板气动抬升装置
全套西门子操作系统
技术参数
| 型 号 | SMC-1100ZH/1500ZH/1700ZH |
| 切纸形式 | 双回旋刀 |
| 纸张范围 | 100-1000gsm |
| 切断长度范围 | 450-1650mm |
| 切断精度 | 切断长度 ≤1000mm: ±0.1mm 切断长度 ＞1000mm: ±0.1% |
| 最高切断米速 | 350 m/min |
| 最高切断速度 | 440 cuts/min |
| 最大卷筒纸直径 | 1500mm(SMC-1100ZH)/1800mm(SMC-1500ZH/1700ZH) |
| 最大卷筒纸张幅 | 1100ZH(45”)mm 1500ZH(59”)mm 1700ZH(67”)mm |
| 最大纸堆高度 | 1300mm(SMC-1100ZH)/1500mm(SMC-1500ZH/1700ZH) |
| 气压源需求 | 0.8Mpa |
| 设计电源 | 380V/220VⅩ50Hz |
| 机台重量 | 25000/27000/30000kgs |
| 满载功率 | 69/82/90kw |
| 切断长度 | 每分钟米速（m/min） | 每分钟刀速（cuts/min） |
| 450 | 113 | 251 |
| 500 | 139 | 278 |
| 550 | 169 | 307 |
| 600 | 204 | 340 |
| 650 | 244 | 375 |
| 700 | 269 | 385 |
| 750 | 300 | 400 |
| 800 | 305 | 381 |
| 850 | 315 | 370 |
| 900 | 301 | 335 |
| 950 | 285 | 300 |
| 1000 | 270 | 270 |
| 1050 | 263 | 250 |
| 1100 | 259 | 235 |
| 1150 | 254 | 220 |
| 1200 | 252 | 210 |
| 1250 | 250 | 200 |
| 1300 | 250 | 195 |
| 1350 | 250 | 185 |
| 1400 | 248 | 177 |
| 1450 | 247 | 170 |
| 1500 | 249 | 166 |
| 1550 | 256 | 165 |
| 1600 | 256 | 160 |
| 1650 | 257 | 155 |

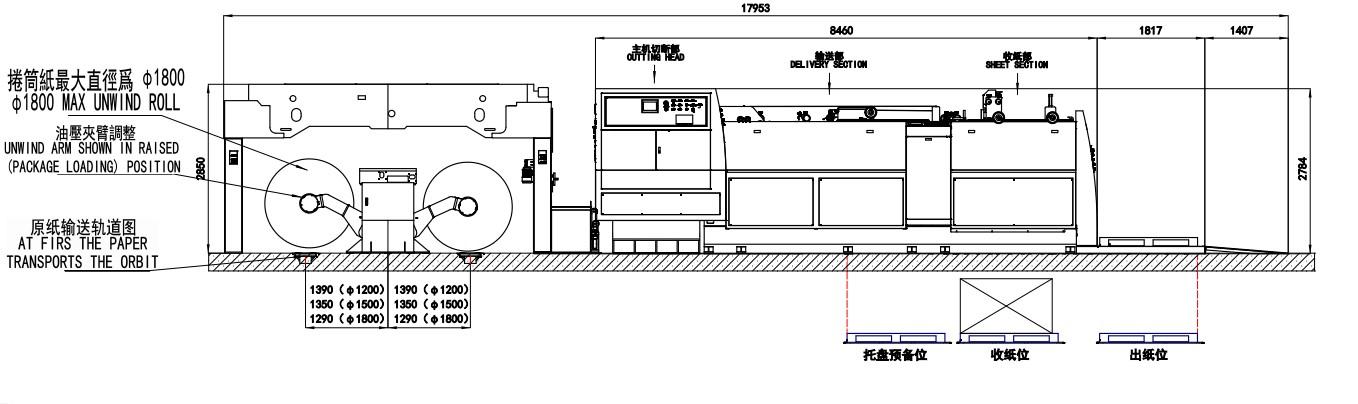

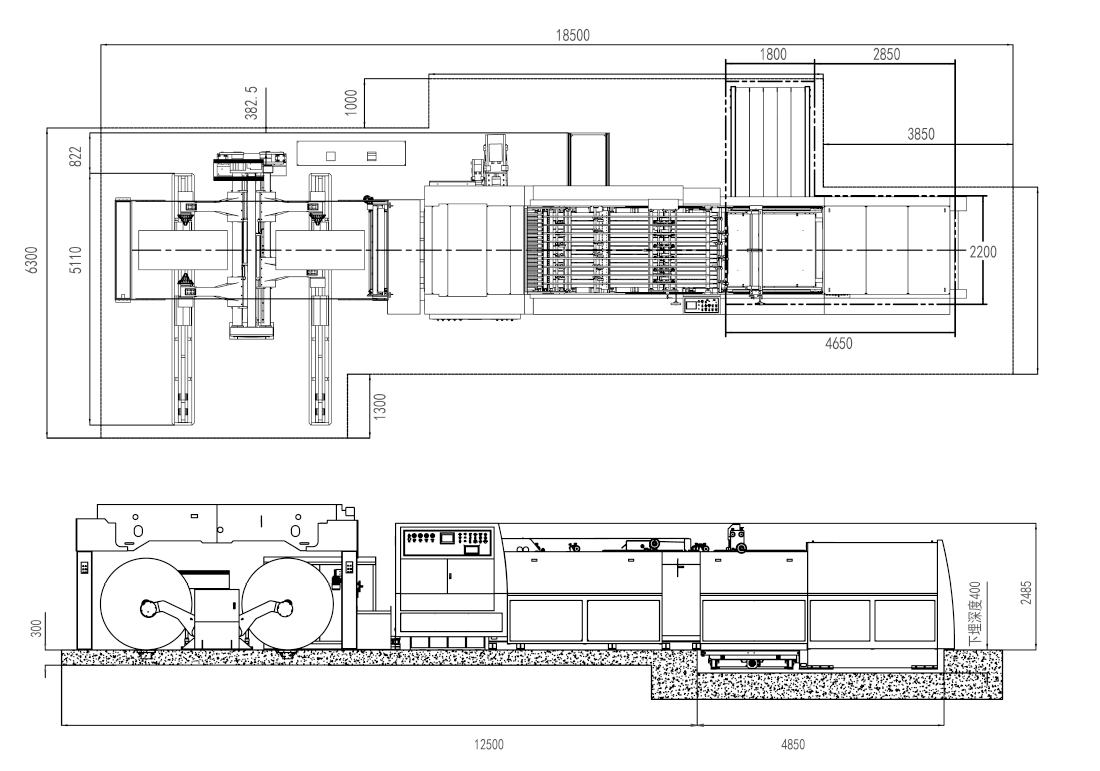

示意图
