概述

SMC-1100ZH/1500ZH/1700ZH自动接纸不停机换托盘双螺旋卷筒纸分切机，核心采用大源独家专利嵌入式双回转螺旋刀，主机部整体铸件机身，最高分切速度可达540刀/分钟，兼顾效率与精度。设备搭载西门子控制系统，结合三次输送与真空吸附装置，有效降低纸张张力，避免压痕、断纸及偏移，实现高速分切至平整堆叠的全程流畅作业。该机配备大源自研光电检测自动接纸装置与不停机换托盘系统，搭配不停机卷帘式收纸机构，大幅减少停机损耗，保障连续生产。同时具备卷筒纸自动上料、自动张力控制、自动定位纵刀及修边等功能，成品切口光洁可直接印刷，广泛适配各类常用纸材，是提升印刷包装生产效率的优选方案。

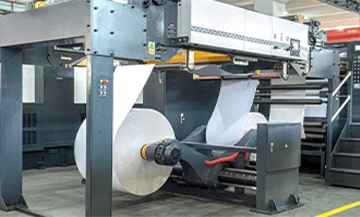

原纸架、送纸

光电检测自动接纸装置：采用大源自主研发控制系统，利用光电感应器，检测纸卷即将耗尽时，在不停机运行下自动快速进行接纸
油压驱动：
• 夹纸臂开合及前后移动，以油压缸驱动
• 夹纸臂升降，以油压缸驱动
气动刹车器，自动刹车
张力控制系统：自动检测纸张卷径与线速度自动调整纸张牵引张力稳定
纸张缓冲:弹簧缓冲辊跟随纸边松紧幅度快速响应调整
反曲装置：反曲导辊专利设计，高效反曲处理，有利于稳定纸卷张力，能有效去除卷筒卷曲，使纸张更平整
压辊采用电气控制，点动方式，使其上下合分，输送纸张合理归位，减少皱纸现象

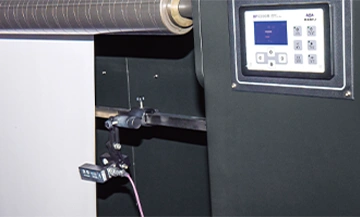

纠边

采用电子传感器控制无刷电机精确感测纠边。
避免因纸张跑偏导致的边缘不齐、尺寸误差，显著减少人工干预和材料浪费，提高生产效率。

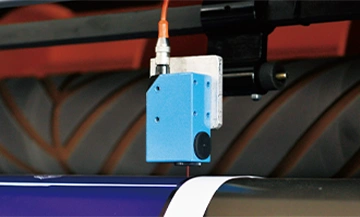

光电跟踪系统（选配）

自动导边电眼检测纸张边缘或印刷基准线的位置偏差，纠边系统实时对纸张进行纠正。
自动光标跟踪分切：准确定位双伺服驱动系统，达到双伺服电机同步、调整。
自动光标电眼装置：高精密检测电眼，准确定位纸张色标，反馈到TRIO跟踪系统。

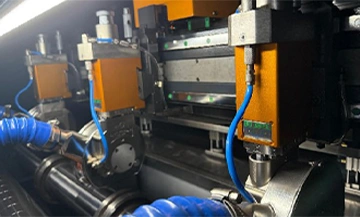

自动定位控制纵刀部

纵刀部采用自动纵刀及修边，自动定位功能，两侧废纸边自动吸风除废处理装置。
吸尘除尘装置，确保纸面纵切后无纸毛，无纸粉。
上刀：自动式升降，切换式靠刀，切纸幅刀距自动调整
下刀：刀轴上下位置固定，切纸幅刀距自动调整
Y型废纸边收集管及固定架

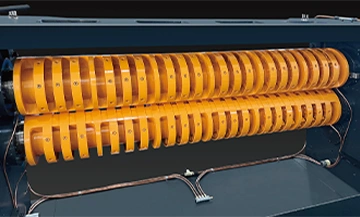

双刀部

分切部采用双回旋高精密切刀，保证切断面为直面，纸张裁切面光滑无纸毛，保证无需去边直接上印刷机生产。
双刀：采用合金结构钢多道热处理工艺后再CNC一体加工，稳定性佳
主动辊：辊面有扩张纹路设计，并以气缸控制辊体之加压夹纸
回切刀：采用德国钨钢刀片，寿命特长；刀刃容易调校
安全罩：安全罩掀开即自动停机，安全有保障

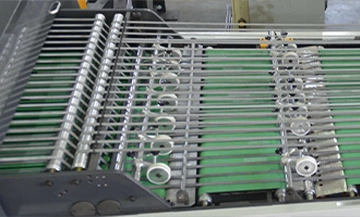

静电消除设备

等离子棒式，以消除纸张上之静电
静电消除棒：有效放电范围1100/1500/1700mm

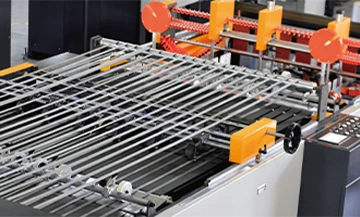

纸张输送设备

水平多段差速式输送，以生产分离计数及纸张堆叠效果。（输送皮带：希贝克品牌）
第一输送段：快速分离切断之纸张
第二输送段：可单动或连动控制，调整纸张以瓦叠送出
第三输送段：采用无压痕缓冲皮带机构使纸张减速堆叠，降低纸张缓冲，防止痕迹
出纸输送段：精制纸张分隔器，可配合纸幅作调整.加压输纸轮可增加纸张之稳定性，避免纸张偏移
排废装置：第一输送段与第二输送段之间采用出废纸功能，以便废纸分离输出处理

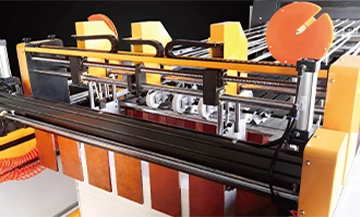

自动齐纸集纸设备

液压升降堆叠集纸台，纸张堆叠至相当高度时自动下降
齐纸设备：电动式正面齐纸机构；电动式两侧齐纸机构；气动升架式两侧齐纸机构；气动升降后挡板机构；手摇式两侧活动齐纸机构
自动计数标签插入设备：将欲插入标签之张数在轻触式电脑界面上输入后，即可依设定值插入标签；不良品补张功能

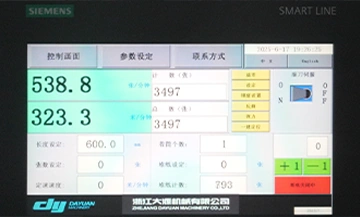

人机界面

自主研发的电器操控系统
切断长度、数量及成品总数等，可直接输入实际切断长度及裁切数量可即时显示

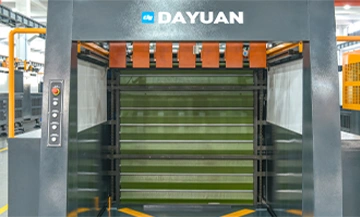

不停机卷帘式收纸设备

自动卷帘式收纸机构: 切满一个纸堆托盘，不需要停机，本机采用自动卷帘式收纸机构来进行不停机收纸，有效解决了因停机浪费纸张，提高了工作效率。

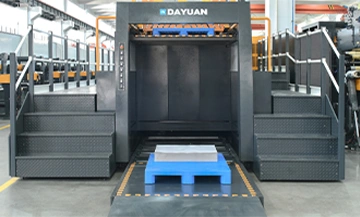

不停机换托盘装置

系统自动或人工触发不停机换托盘。主托盘平台直线输送，将切满的纸堆送出机外。新托盘从后侧输出，进入收纸台板，升起并承接卷帘式收纸机构，实现不停机收纸及换托盘。
有效消除传统人工换盘导致的时间损耗和调试损耗，生产效率大幅提升
自动化切换减少人工干预，操作员仅需监控和卸料
可配合自动物流系统实现全自动化收料

SMC-1100ZH +

SMC-1500ZH +

SMC-1700ZH +

SMC-1100ZH自动接纸不停机换托盘双螺旋卷筒纸分切机，核心采用大源独家专利嵌入式双回转螺旋刀，主机部整体铸件机身，最高分切速度可达540刀/分钟，兼顾效率与精度。设备搭载西门子控制系统，结合三次输送与真空吸附装置，有效降低纸张张力，避免压痕、断纸及偏移，实现高速分切至平整堆叠的全程流畅作业。该机配备大源自研光电检测自动接纸装置与不停机换托盘系统，搭配不停机卷帘式收纸机构，大幅减少停机损耗，保障连续生产。同时具备卷筒纸自动上料、自动张力控制、自动定位纵刀及修边等功能，成品切口光洁可直接印刷，广泛适配各类常用纸材，是提升印刷包装生产效率的优选方案。

型号	SMC-1100ZH
机器名称	自动接纸不停机换托盘双螺旋卷筒纸分切机
切纸形式	双回旋刀
纸张范围	80-1000gsm
切断长度范围	450-1650mm
剖纸幅数	2幅(选配)
切断精度	切断长度≤1000mm: ±0.1mm 切断长度＞1000mm: ±0.1%
最高切断米速	330m/min
最高切断刀速	540cuts/min
最大卷筒纸直径	1800mm
最大卷筒纸张幅	1100(45")mm
最大纸堆高度	1600mm
气压源需求	0.8Mpa

SMC-1500ZH自动接纸不停机换托盘双螺旋卷筒纸分切机，核心采用大源独家专利嵌入式双回转螺旋刀，主机部整体铸件机身，最高分切速度可达540刀/分钟，兼顾效率与精度。设备搭载西门子控制系统，结合三次输送与真空吸附装置，有效降低纸张张力，避免压痕、断纸及偏移，实现高速分切至平整堆叠的全程流畅作业。该机配备大源自研光电检测自动接纸装置与不停机换托盘系统，搭配不停机卷帘式收纸机构，大幅减少停机损耗，保障连续生产。同时具备卷筒纸自动上料、自动张力控制、自动定位纵刀及修边等功能，成品切口光洁可直接印刷，广泛适配各类常用纸材，是提升印刷包装生产效率的优选方案。

型号	SMC-1500ZH
机器名称	自动接纸不停机换托盘双螺旋卷筒纸分切机
切纸形式	双回旋刀
纸张范围	80-1000gsm
切断长度范围	450-1650mm
剖纸幅数	2幅(选配)
切断精度	切断长度≤1000mm: ±0.1mm 切断长度＞1000mm: ±0.1%
最高切断米速	330m/min
最高切断刀速	540cuts/min
最大卷筒纸直径	1800mm
最大卷筒纸张幅	1500(59")mm
最大纸堆高度	1600mm
气压源需求	0.8Mpa

SMC-1700ZH自动接纸不停机换托盘双螺旋卷筒纸分切机，核心采用大源独家专利嵌入式双回转螺旋刀，主机部整体铸件机身，最高分切速度可达540刀/分钟，兼顾效率与精度。设备搭载西门子控制系统，结合三次输送与真空吸附装置，有效降低纸张张力，避免压痕、断纸及偏移，实现高速分切至平整堆叠的全程流畅作业。该机配备大源自研光电检测自动接纸装置与不停机换托盘系统，搭配不停机卷帘式收纸机构，大幅减少停机损耗，保障连续生产。同时具备卷筒纸自动上料、自动张力控制、自动定位纵刀及修边等功能，成品切口光洁可直接印刷，广泛适配各类常用纸材，是提升印刷包装生产效率的优选方案。

型号	SMC-1700ZH
机器名称	自动接纸不停机换托盘双螺旋卷筒纸分切机
切纸形式	双回旋刀
纸张范围	80-1000gsm
切断长度范围	450-1650mm
剖纸幅数	2幅(选配)
切断精度	切断长度≤1000mm: ±0.1mm 切断长度＞1000mm: ±0.1%
最高切断米速	330m/min
最高切断刀速	540cuts/min
最大卷筒纸直径	1800mm
最大卷筒纸张幅	1700(67")mm
最大纸堆高度	1600mm
气压源需求	0.8Mpa

SMC-1100/1500/1700

伺服传动双螺旋高精密卷筒纸分切机

大源SMC-1100/1500/1700 以独家专利嵌入式双回转螺旋刀为核心，搭载西门子电气控制系统，结合三次输送与真空吸附装置，分切精度优异，适配各类常用纸材，是印刷包装行业的高效生产助手。

SM-1100/1500/1700

伺服传动双螺旋高精密卷筒纸分切机

大源SM-1100/1500/1700核心采用独家专利嵌入式双回转螺旋刀，设备集成自动反曲、纠边、纵刀及修边机构等功能，兼顾效率与精度，适配各类纸材，是印包行业理想选择。

Servo Precision Double Helix High Speed Sheet Cutter Machine

KM-1100/1500/1700

伺服传动双螺旋高精密卷筒纸分切机

大源KM-1100/1500/1700采用独家专利嵌入式双回转螺旋刀，实现高效稳定分切，可全面满足各类纸材的分切需求，是印刷及包装行业的可靠之选。

SMC-1100YB

烟包跟标双螺旋卷筒纸分切机

大源SMC-1100YB烟包跟标双螺旋卷筒纸分切机，专为烟包行业定制，搭载自研跟标控制系统，结合双回转螺旋刀与多道纠边系统，既保障分切效率，又契合烟包生产的高要求，是烟包及印刷包装行业的可靠装备。

定制范围

基于您需求的解决方案

我们倾听市场声音，将挑战转化为定制化方案——从整线到复杂组件，打造契合您生产流程的配置。

联机生产线
正反手双机组合设计
全规格尺寸支持
开启您的个性化定制

型号	SMC-1100ZH/1500ZH/1700ZH
机器名称	自动接纸不停机换托盘双螺旋卷筒纸分切机
切纸形式	双回旋刀
纸张范围	80-1000gsm
切断长度范围	450-1650mm
剖纸幅数	2幅(选配)
切断精度	切断长度≤1000mm: ±0.1mm 切断长度＞1000mm: ±0.1%
最高切断米速	330m/min
最高切断刀速	540cuts/min
最大卷筒纸直径	1800mm
最大卷筒纸张幅	1100(45")mm/1500(59")mm/1700(67")mm
最大纸堆高度	1600mm
气压源需求	0.8Mpa
