MHC 1100B/1300B/1500B/1650B/1900B
半自动平压平模切机
特点介绍
MHC系列半自动平压平模切机，本产品结合国内外同类产品的优越性能研制开发的适用于高档彩盒、彩箱模切的专用设备。本机采用高强度叼纸牙排。先进的开牙叼纸机构能适应各类型纸板、卡纸、瓦楞纸；前后定位及侧定位机构使纸张的模切精度得以保证。具备高精度间歇机构；动作迅速的气动离合，气动锁版。使用可编程控制器及人机界面，数字显示机器的工作速度。加工张数。总运行时间；机器的故障显示使故障排除操作非常方便。应用变频控制器控制主电机无级调速，运行平稳。本机多处设有传感器和安全设置，保障机器正常工作和人身安全。
局部介绍

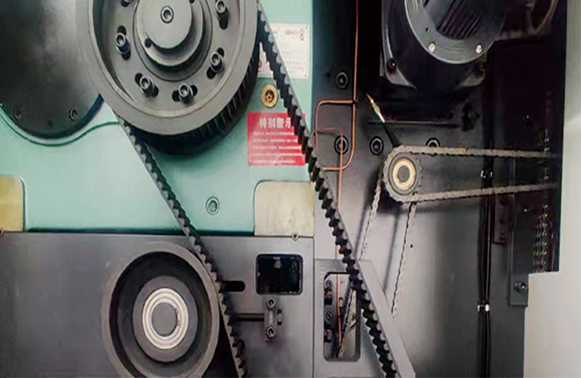

同步带传动，间歇机构
进口高精度间歇分割器，长期使用也能保证较高的定位精度。

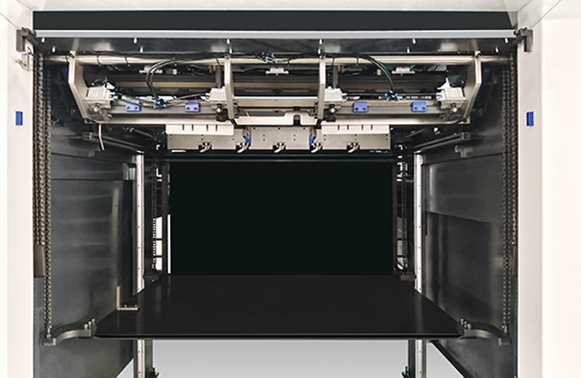

高堆收纸
高堆收纸台升降装置，收纸结构可整堆纸拉出机外。
电气部
本机采用德国穆勒、日本欧姆龙电器元件，操作简易，保养维护方便。
自动供油系统
整机采用集中自动供油系统，确保传动部位不缺油。
配置项目
| 输纸部 | MHC-1100B/1300B/1500B/1650B/1900B |
| 01、卡纸、瓦楞纸和灰板纸多用 | 〇 |
| 02、带监控视频装置，可视收纸部运行情况 | 〇 |
| 03、10.4寸彩色屏幕时刻显示机器工作状态 | 〇 |
| 04、带预码纸堆纸机构，工作效率高 | 〇 |
| 模切部 | |
| 01、整机铸件采用QT-700-2球墨铸铁 | 〇 |
| 02、进口蜗轮，蜗杆与40cr曲轴 | 〇 |
| 03、整套进口阳极处理铝合金牙排及定位结构，每条牙排采用可调式牙排结构 | 〇 |
| 04、进口主传动链条 | 〇 |
| 05、进口间歇分割器 | 〇 |
| 06、进口同步带、带轮传动 | 〇 |
| 07、主传动进口气动离合器刹车装置 | 〇 |
| 08、压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制 | 〇 |
| 09、模切压力采用变形测量器直接精确测量，并在人机界面上显示 | 〇 |
| 10、模切底板和刀模板回转装置 | 〇 |
| 11、模切刀版与模切板框的联接采用抓钉螺母和螺丝形式，装入时采用中央定位系统，换版快捷、准确 | 〇 |
| 12、模切板框和模切下垫板采用日本SMC气量调节器锁定，避免上板框锁定安装不到位的情况，有效避免人为因素操作造成的损失 | 〇 |
| 13、日本SMC气压检测装置，气压过低报警提示 | 〇 |
| 14、配备储气罐，确保整机气压稳定 | 〇 |
| 15、整机采用集中自动供油系统，确保传动部位不缺油 | 〇 |
| 收纸部 | |
| 01、高堆收纸台升降装置，收纸结构可整堆纸拉出机外（高堆收纸专用） | 〇 |
| 02、收纸齐纸装置 | 〇 |
| 03、上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷 | 〇 |
| 04、弹簧链条调节装置，调节弹簧链条涨紧后，可减少牙排转向的惯量冲击，并保持链条的均衡涨紧度 | 〇 |
| 电气部 | |
| 01、自主研发的PLC控制系统 | 〇 |
| 02、模切部采用10.4英寸触摸显示屏 | 〇 |
| 03、整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠 | 〇 |
| 04、整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定 | 〇 |
注：此配置单只供参考，正式配置单以合同为准。标配：〇；选配：△
技术参数
| 型号 | MHC-1100B | MHC-1300B | MHC-1500B | MHC-1650B | MHC-1900B |
| 最大纸张幅面 | 1100×790mm | 1290×940mm | 1500×1100mm | 1650×1200mm | 1900×1400mm |
| 最小纸张幅面 | 400×350mm | 470×450mm | 470×450mm | 550×500mm | 650×550mm |
| 最大模切尺寸 | 1070×770mm | 1280×920mm | 1480×1080mm | 1620×1180mm | 1870×1380mm |
| 叼口空白 | 9-17mm | 9-17mm | 9-17mm | 9-17mm | 9-17mm |
| 刀线高 | 23.8mm | 23.8mm | 23.8mm | 23.8mm | 23.8mm |
| 板框内版尺寸 | 1120×786mm | 1310×948mm | 1510×1118mm | 1682×1219mm | 1912×1419mm |
| 纸张适用范围 | ≤7mm瓦楞纸， E、B、C、A 和 AB 瓦楞纸 | ≤8.5mm瓦楞纸， E、B、C、A 和 AB 瓦楞纸 | ≤8.5mm瓦楞纸， E、B、C、A 和 AB 瓦楞纸 | ≤8.5mm瓦楞纸， E、B、C、A 和 AB 瓦楞纸 | ≤8.5mm瓦楞纸， E、B、C、A 和 AB 瓦楞纸 |
| 模切精度 | ≤±0.1mm | ≤±0.15mm | ≤±0.15mm | ≤±0.2mm | ≤±0.2mm |
| 最大工作压力 | 300T | 400T | 400T | 400T | 300T |
| 机器最高速度 | 7500s/h | 5500s/h | 5500s/h | 4500s/h | 3500s/h |
| 最大给纸堆高(含托板) | 1600mm | 1600mm | 1600mm | 1600mm | 1600mm |
| 最大收纸堆高(含托板) | 1400mm | 1400mm | 1400mm | 1400mm | 1400mm |
| 主电机功率 | 11kw | 11kw | 15kw | 18.5kw | 18.5kw |
| 满载功率 | 14kw | 14kw | 18kw | 22kw | 22kw |
| 气源要求 | 压力: 0.6~0.7Mpa，流量: ≥0.37m3/min | 压力: 0.6~0.7Mpa，流量: ≥0.37m3/min | 压力: 0.6~0.7Mpa，流量: ≥0.37m3/min | 压力: 0.6~0.7Mpa，流量: ≥0.75m3/min | 压力: 0.6~0.7Mpa，流量: ≥0.75m3/min |
| 机器重量 | 13T | 15T | 17T | 20T | 26T |
| 整机尺寸 | 6300×4256×2350mm (长含预上纸轨道；宽含脚踏板) | 6023×4506×2467mm (长含预上纸轨道；宽含脚踏板) | 6295×4706×2452mm (长含预上纸轨道；宽含脚踏板) | 6646×5117×2582mm (长含预上纸轨道；宽含脚踏板) | 8100×5872×2525mm (长含预上纸轨道；宽含脚踏板) |

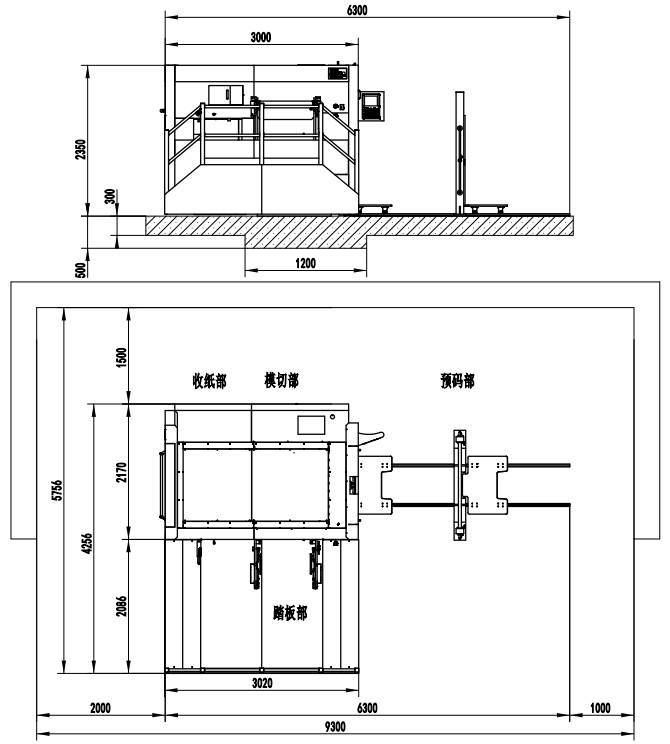

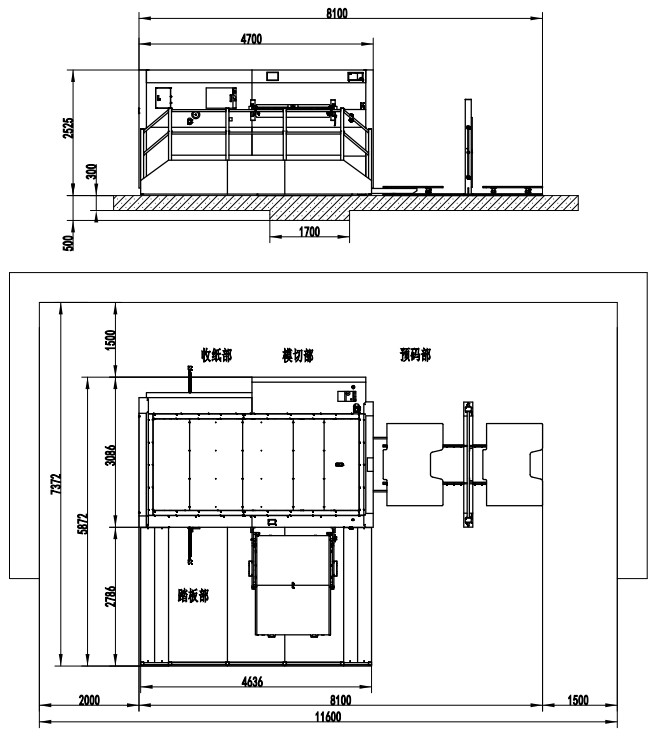

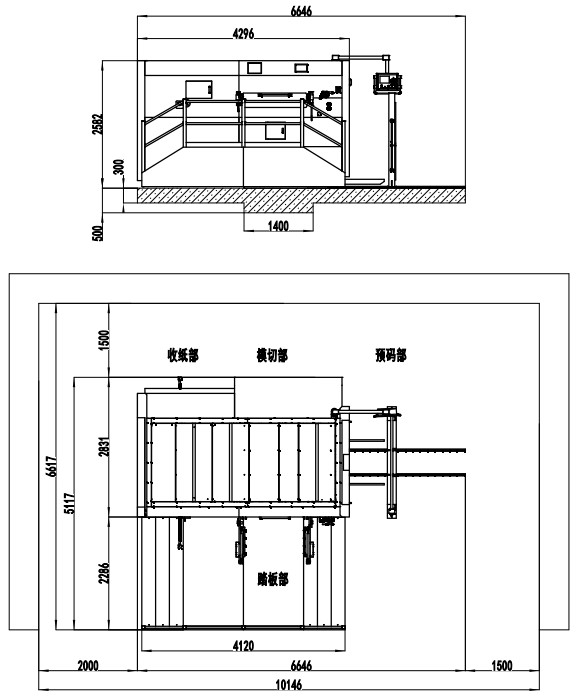

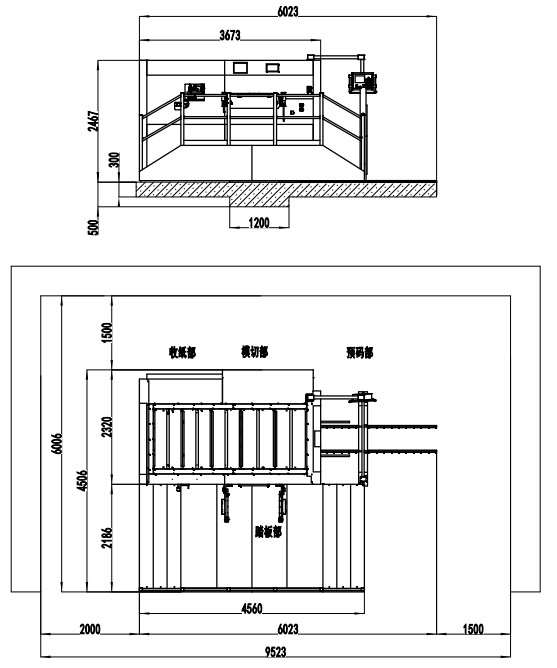

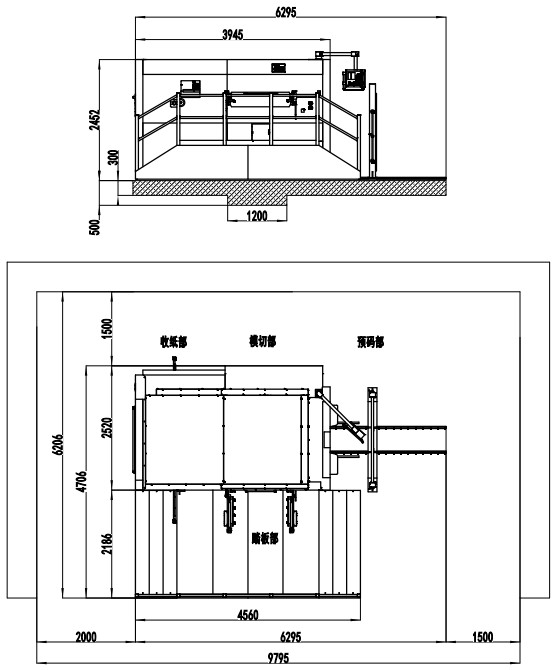

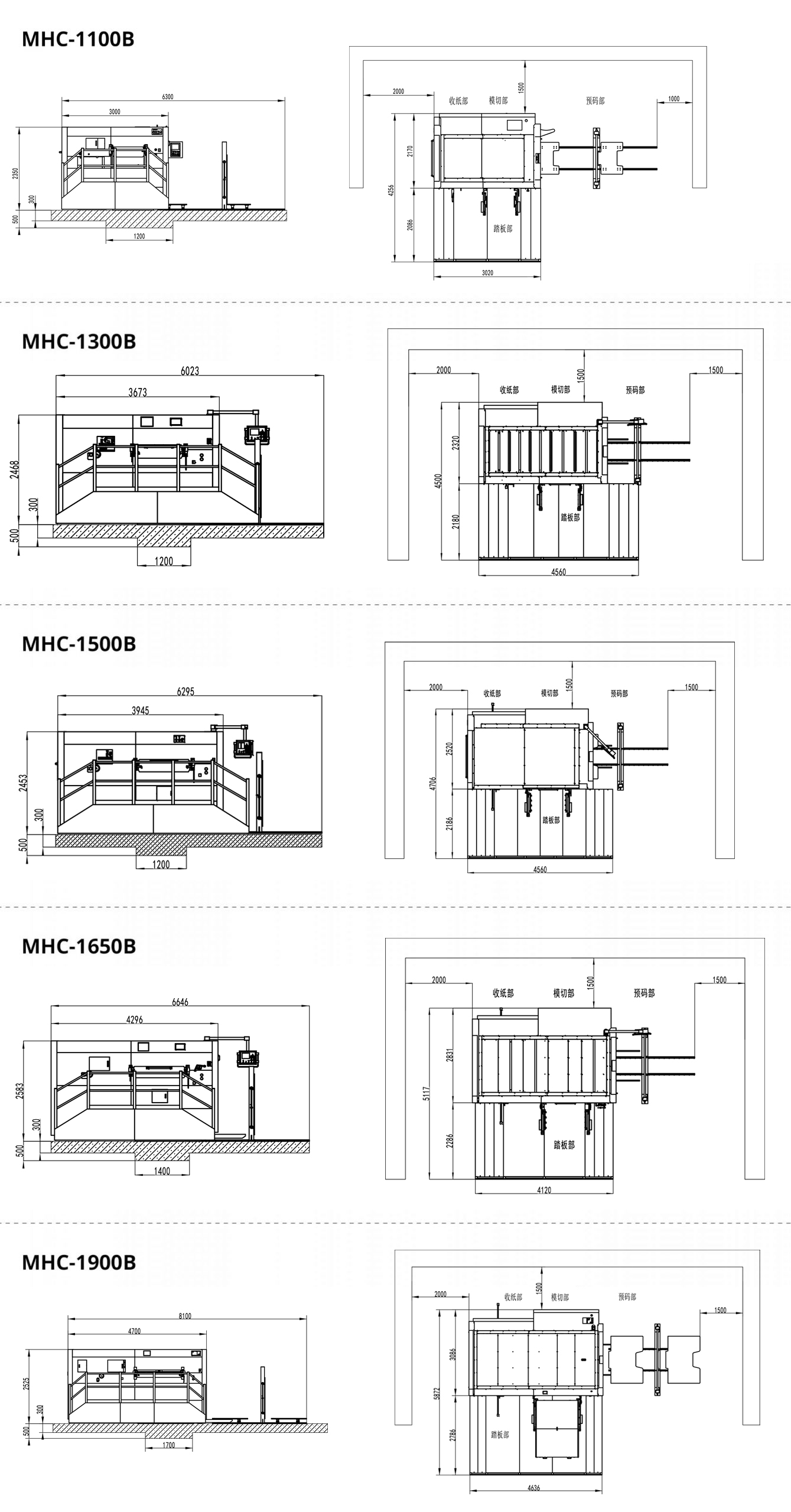

平面图
