CM 1100A/1500A/1700A/1900A
双伺服传动电脑高精密卷筒纸分切机(光电跟踪系列)
局部介绍

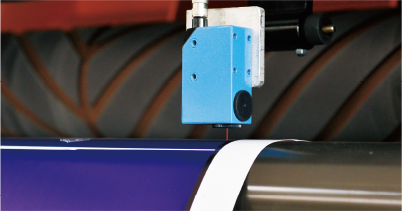

光电跟踪系统

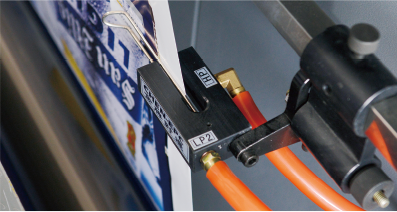

纠边跟踪系统
快速分切
技术参数
| 型 号 | CM-1100/1500/1700/1900A |
| 切纸形式 | 上刀回切，下刀固定 |
| 纸张范围 | 60-550g |
| 最大卷筒纸直径 | 1800mm |
| 最大卷筒纸张幅 | 1100mm/1500mm/1700mm/1900mm |
| 切断长度范围 | 450-1650mm |
| 剖纸幅数 | 1幅(选配) |
| 切断精度 | 切断长度≤1000mm：+/-0.5mm 切断长度>1000mm：+/-0.1% |
| 最高切断速度 | 300cuts/min |
| 最高切断米速 | 300m/min |
| 最大堆纸板高度 | 1500mm |
| 气压源需求 | 0.8Mpa |
| 设计电源 | 380V/220V×50Hz |
| 机台总重 | 9000kgs/11000kgs/13000kgs/15000kgs |
| 满载功率 | 22/26/30/35kw |
| 高精度单刀切纸机 | 1SET |
| 纸张棱角自动调正系统 | 1SET |
| 纸张输送设备 | 1SET |
| 对剖及纸边收集系统 | 1SET |
| 电气操控系统 | 1SET |
| 驱动马达系统 | 1SET |
| 随机附属品 | 1SET |
| 操作系统：人机界面液晶屏幕 | 1SET |
| 主传动系统：AC伺服马达 | 1SET |
规格和标准设备如有更改，恕不另行通知

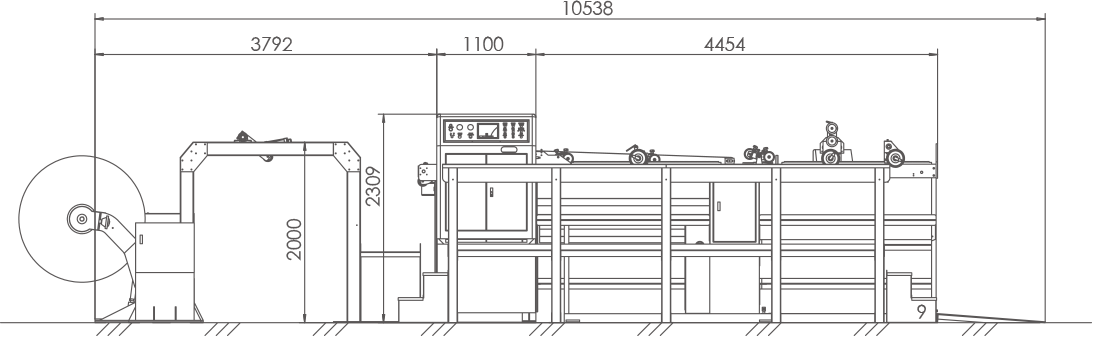

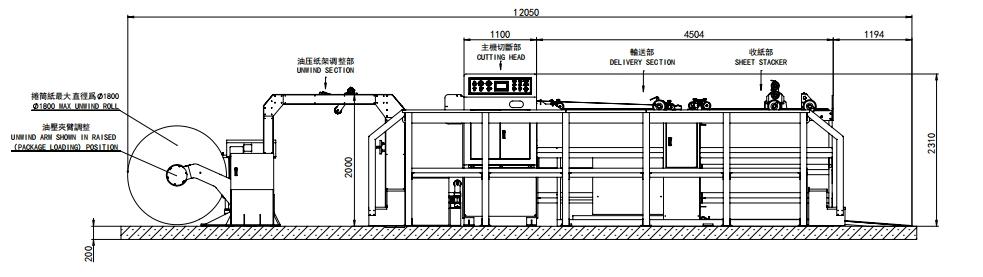

示意图
