概述

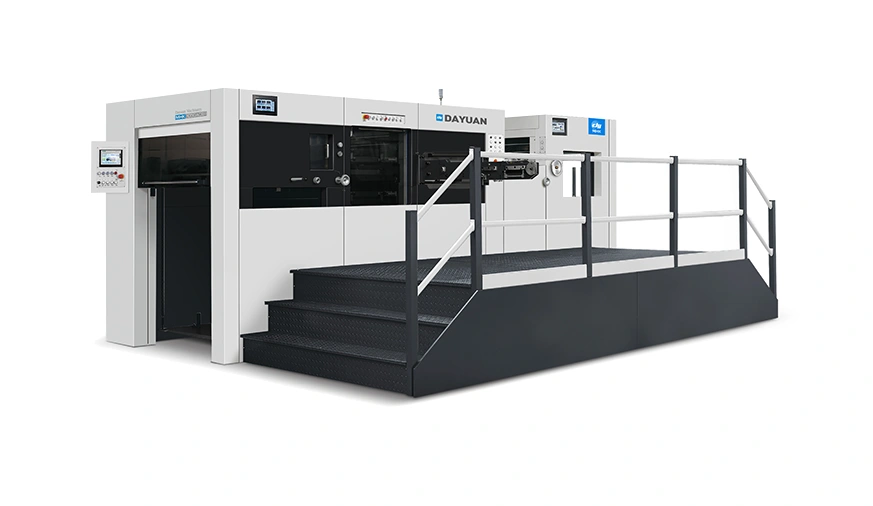

大源MHK-1180CE/1180ACE系列是集成高速模切与清废一体化推荐解决方案，一次走纸完成模切、清废工序，精简后道流程。
该系列搭载先进的三框四边清废系统，可精准清除模切废料，提高产品合格率。配备牙排伺服后定位系统、扭力限制过载保护器，通过西门子触摸屏调整设备状态，轻松驾驭高端复杂的模切任务,为追求高质量、自动化的客户提供优质设备支持。

飞达送纸部

鱼鳞式强力吸纸飞达头，4吸6送，吸头可配合纸张的变形状况调试各种吸纸角度。
横向分纸吹风装置。
主、副堆纸台不停车交替，飞达不停机操作。
主给纸堆电动左右微调装置。
纸张对位调节装置，能够在不停机的状态下对纸张到达前规距离进行手动调整。
德国贝克品牌吹吸两用真空泵。

输纸部

输纸框气动抬起装置。
单点离合器：输送部与主机部能够随时分离和同步结合，简化和方便了操作顺序。无论打样、试压力等都能随心所欲地分离及合上输送部。
PLC及电子凸轮控制整机的时序。
推拉两用侧规，操作侧、传动侧各一套。
侧规、前规纸张光电检测。
纸张输送到前规减速机构。
机电式双张检测器。

模切部

整套进口阳极处理铝合金牙排及定位结构。
牙排后定位采用伺服控制系统，可通过PLC触摸屏按键实现调节每条牙排的准确精度，确保牙排精度，永久性达到±0.075mm精度（专利产品）。.
压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制。
模切压力采用变形测量器直接精确测量，并在人机界面上显示。
中央定位系统
西门子（茵梦达）品牌主电机传动。

主机（制冷）冷却润滑机构

整机采用集中自动供油系统，确保传动部位不缺油。
自动泵油循环冷却装置，确保主机长时间高速运转的润滑，保持主机润滑油正常温度。

清废部（三框、四边清废）

上清废框抬起装置，可任意选择是否使用清废功能。
中间清废阴模传动机构。
中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率。
叼口清废装置可将叼口废边自动输送到机外。

收纸部

卷帘式辅收纸架，可实现不停机收纸。
可调机械式收纸毛刷压纸机构，帮助牙排卸纸并堆叠。
收纸齐纸装置。
上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷。
收纸部可通过触摸屏调控整台机器。
收纸双向辅助吹风。

电气部

整机采用汇川PLC控制系统。
模切部采用德国西门子10.4英寸触摸显示屏。
整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠。
整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定。

MHK-1180CE +

MHK-1180ACE +

MHK-1180CE作为大源高端智能的全自动清废模切机，模切与清废一次走纸完成。设备以高度自动化与超强稳定性，有效优化综合运营成本，是致力于高效与品质兼得的前沿生产方案。

类别/型号	MHK-1180CE
最大工作压力	400T

MHK-1180ACE是在MHK-1180CE基础上将工作压力提升至600吨。在保持高速与高压力的同时，模切、清废一次完成，有效控制综合成本，是追求高效生产与品质稳定的前沿解决方案。

类别/型号	MHK-1180ACE
最大工作压力	600T

整机自动物流换托盘

板框预装架

看样台

光栅

正反手

MHK-1180/1180A

全自动平压平模切机（标准型/重型）

MHK-1180/1180A系列是大源全自动模切机中的高端机型，其高度自动化、突破性速度与可靠性，是追求最大化产能与智能生产的最佳选择，为您带来理想的投资回报。

MHK-1180AR

全自动热压平压平模切机(重型)

MHK-1180AR是大源高端系列的高速重型热压模切机，在高速运行中保持极强的稳定性，实现精细且均匀的深压纹效果，为大规模、高品质的深压纹产品生产建立了可靠的效率与品质基准。

MHK-1180ACER

全自动热压清废平压平模切机(重型)

大源MHK-1180ACER高速清废热压模切机，实现复杂深压纹/模切与清废一次完成，精简严苛印后工艺流程，加速模切订单生产以及交付能力。

Automatic Die Cutting Machine with Stripping

MHK-1180FC/1180EFC

全自动带清废平压平模切机（前沿送纸/下吸盘送纸）

MHK-1180FC/EFC作为大源针对高端瓦楞纸板批量生产推出的智能模切解决方案，设备换单简便，满足高效率、高可靠性的连续生产要求，是实现稳定产出与优化生产成本的专业装备。

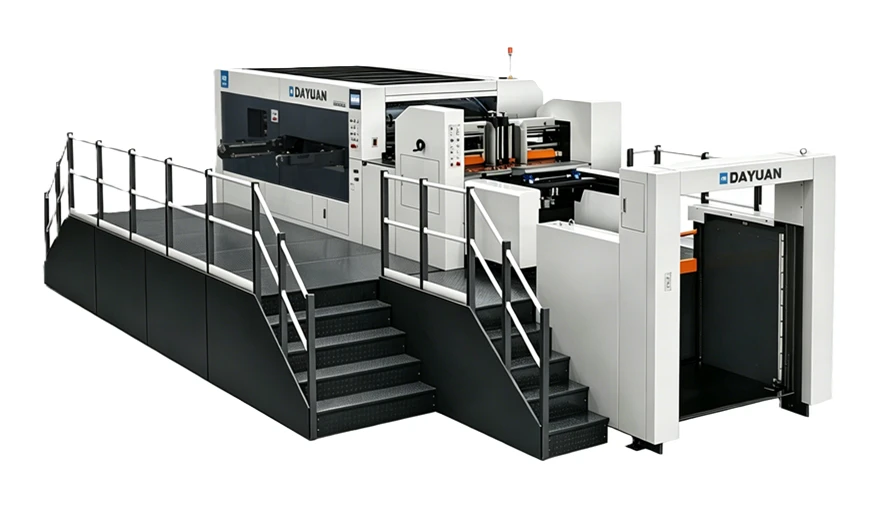

MHK-1180F/1180EF

全自动平压平模切机（前沿送纸/下吸盘送纸）

MHK-1180F/EF作为大源面向高端瓦楞纸板批量加工推出的智能模切解决方案，设备满足高效率、高可靠性的连续生产要求，是实现稳定产出与成本优化的专业装备。

定制范围

基于您需求的解决方案

我们倾听市场声音，将挑战转化为定制化方案——从整线到复杂组件，打造契合您生产流程的配置。

联机生产线
正反手双机组合设计
全规格尺寸支持
开启您的个性化定制

类别/型号	MHK-1180CE / MHK-1180ACE
适用纸张范围	100-2000g/m²卡纸, 0.1-2mm卡纸, ≤4mm瓦楞纸
最大用纸幅面	1180×1050mm
最小用纸幅面	400×360mm
板框内版尺寸	1230×1029mm
最大模切幅面	1150×1000mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.1mm
最大工作速度	7000s/h
最大给纸堆高（含托板）	1600mm
最大收纸堆高（含托板)	1400mm
气源要求	0.6-0.7MPa, ≥0.37m³/min
