概述

MHK-1180F/EF作为大源面向高端瓦楞纸板批量加工推出的智能模切解决方案，具备出色的规格适应性与生产柔性。MHK-1180FC采用前沿送纸技术，对各类纸板适应性强；MHK-1180EFC则搭载先进下吸盘送纸系统，有效避免刮花印刷表面。该系列集成牙排伺服后定位系统、德国西门子智能触控界面及高精度同步带/带轮传动间歇分割机构,配合扭力限制过载保护装置与高效主机冷却润滑系统，在复杂自动化任务中持续保持加工一致性与精度稳定性。

前沿送纸部（F系列）

高速精密前沿送纸装置，送纸精度高，吸力强劲，不易打滑，可稳定输送各种类型的瓦楞纸。
特殊的聚乙酯送纸胶轮配合栅栏式托纸架和气垫，确保厚重翘曲纸板输送顺畅和纸板的到位精准。
变频吸风量微调装置。
电动侧推挡板（左右两侧）。
左、右侧挡板可以独立位置调整也可同步调整。
斜度前挡板前后、上下可微调。

下吸盘送纸部（EF系列）

高精密下吸盘送纸飞达，底部飞达不停顿式的吸嘴，采用真空吸附方式将纸板送入压纸辊，不易刮花印刷表面。
电动侧推挡板及气动齐纸装置（右侧）。
电动控制送纸辊。
压纸片及前挡规，双张检测装置反应准确。
前挡勾板调节装置，纸板弯曲上下可调整。
德国贝克品牌吹吸两用真空泵。

输纸台侧定位部

输纸步距不停机调节装置。
前档板前后位置微调装置，可根据咬口尺寸微调。
左右侧定位推规，确保纸板侧定位精准。

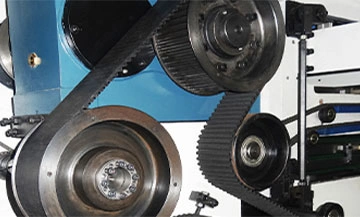

模切部

整套进口阳极处理铝合金牙排及定位结构。
每条牙排采用可调式牙排结构。
牙排伺服后定位。牙排后定位采用伺服控制系统，可通过PLC触摸屏按键实现调节每条牙排的准确精度，确保牙排精度，永久性达到±0.075mm精度（专利产品）。
压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制。
中央定位系统。
模切板框回转装置。
西门子（茵梦达）品牌主电机传动。

高堆卷帘式收纸部

卷帘式辅收纸架，可实现不停机收纸。
高堆收纸台升降装置，收纸结构可整堆纸拉出机外（高堆收纸专用）。
收纸齐纸装置。
上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷。

电气部

整机采用汇川PLC控制系统。
模切部采用德国西门子10.4英寸触摸显示屏。
整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠。
整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定。

MHK-1180F +

MHK-1180EF +

大源MHK-1180F全自动前沿送纸平压平模切机，其具备高精度纸张定位能力，能稳定处理多种克重与等级的瓦楞纸板。设备满足高效率、高可靠性的连续生产要求，是实现稳定产出与成本优化的专业装备。

类别/型号	MHK-1180F
机器名称	全自动前沿送纸平压平模切机
适用纸张范围	≤7mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1180×1050mm
最小用纸幅面	400×360mm
板框内版尺寸	1230×1029mm
最大模切幅面	1150×1000mm
叼口空白	9-17mm
模切精度	≤±0.1mm
最大工作压力	400T
最大工作速度	7000s/h
最大收纸堆高（含托板)	1400mm
气源要求	0.6-0.7MPa, ≥0.37m³/min

大源MHK-1180EF全自动下吸盘式送纸平压平模切机。该系统在高速运行时能实现温和的纸张传输，从根本上避免纸板表面在送料环节产生划痕或压痕,适合对多样化，高标准的瓦楞包装生产。

类别/型号	MHK-1180EF
机器名称	全自动下吸盘送纸平压平模切机
适用纸张范围	≤7mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1180×1050mm
最小用纸幅面	400×360mm
板框内版尺寸	1230×1029mm
最大模切幅面	1150×1000mm
叼口空白	9-17mm
模切精度	≤±0.1mm
最大工作压力	400T
最大工作速度	7000s/h
最大收纸堆高（含托板)	1400mm
气源要求	0.6-0.7MPa, ≥0.37m³/min

电动升降台

平推式自动上料送纸机

平推式自动上料送纸机（带物流系统）

多功能分片机

自动换托盘

纸堆自动物流

板框预装架

看样台

光栅

正反手

Automatic Die Cutting Machine with Stripping

MHK-1180FC/1180EFC

全自动带清废平压平模切机（前沿送纸/下吸盘送纸）

MHK-1180FC/EFC作为大源针对高端瓦楞纸板批量生产推出的智能模切解决方案，设备换单简便，满足高效率、高可靠性的连续生产要求，是实现稳定产出与优化生产成本的专业装备。

MHK-1180/1180A

全自动平压平模切机（标准型/重型）

MHK-1180/1180A系列是大源全自动模切机中的高端机型，其高度自动化、突破性速度与可靠性，是追求最大化产能与智能生产的最佳选择，为您带来理想的投资回报。

MHK-1180CE/1180ACE

全自动清废平压平模切机（标准型/重型）

大源MHK-1180CE/1180ACE系列是大源高端智能的全自动清废模切机，模切与清废一次走纸完成。设备以高度自动化与超强稳定性，有效优化综合运营成本，是致力于高效与品质兼得的前沿生产方案。

MHK-1180AR

全自动热压平压平模切机(重型)

MHK-1180AR是大源高端系列的高速重型热压模切机，在高速运行中保持极强的稳定性，实现精细且均匀的深压纹效果，为大规模、高品质的深压纹产品生产建立了可靠的效率与品质基准。

MHK-1180ACER

全自动热压清废平压平模切机(重型)

大源MHK-1180ACER高速清废热压模切机，实现复杂深压纹/模切与清废一次完成，精简严苛印后工艺流程，加速模切订单生产以及交付能力。

定制范围

基于您需求的解决方案

我们倾听市场声音，将挑战转化为定制化方案——从整线到复杂组件，打造契合您生产流程的配置。

联机生产线
正反手双机组合设计
全规格尺寸支持
开启您的个性化定制

类别/型号	MHK-1180F / MHK-1180EF
适用纸张范围	≤7mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1180×1050mm
最小用纸幅面	400×360mm
板框内版尺寸	1230×1029mm
最大模切幅面	1150×1000mm
叼口空白	9-17mm
模切精度	≤±0.1mm
最大工作压力	400T
最大工作速度	7000s/h
最大收纸堆高（含托板)	1400mm
气源要求	0.6-0.7MPa, ≥0.37m³/min
