概述

MHC-1500F/1500EF是大源针对瓦楞纸模切推出的全自动模切机经典机型。MHC-1500F配备高速精密前沿送纸装置，对不同克重瓦楞纸适配性优异。MHC-1500EF配备下吸盘式不停顿送纸装置，通过真空吸附方式轻柔送纸，有效避免刮花印刷表面，适合有较高品质要求的精细化加工。两款设备均选用高强度球墨铸铁和压力自动调节PLC系统，搭配不停机卷帘式收纸机构，大幅减少生产中断频次。两款机型持久耐用且生产高效，是追求实用性与性价比的可靠选择。

前沿送纸部 (F系列)

高速精密前沿送纸装置，送纸精度高，吸力强劲，不易打滑，可稳定输送各种类型的瓦楞纸。
特殊的聚乙酯送纸胶轮配合栅栏式托纸架和气垫，确保厚重翘曲纸板输送顺畅和纸板的到位精准。
变频吸风量微调装置。
电动侧推挡板（左右两侧）。
左、右侧挡板可以独立位置调整也可同步调整。
斜度前挡板前后、上下可微调。

下吸盘送纸部 (EF系列)

高精密下吸盘送纸飞达，底部飞达不停顿式的吸嘴，采用真空吸附方式将纸板送入压纸辊，不易刮花印刷表面。
电动侧推挡板及气动齐纸装置（右侧）。
电动控制送纸辊。
压纸片及前挡规，双张检测装置反应准确。
前挡勾板调节装置，纸板弯曲上下可调整。
德国贝克品牌吹吸两用真空泵。

输纸台侧定位部

输纸步距不停机调节装置。
前档板前后位置微调装置，可根据咬口尺寸微调。
左右侧定位推规，确保纸板侧定位精准。

模切部

整套进口阳极处理铝合金牙排及定位结构。
每条牙排采用可调式牙排结构。
压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制。
模切压力采用变形测量器直接精确测量，并在人机界面上显示。
中央定位系统。

收纸部 (高堆)

卷帘式辅收纸架，可实现不停机收纸。
高堆收纸台升降装置，收纸结构可整堆纸拉出机外。（高堆收纸专用）
收纸齐纸装置。
上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷。

电气部

自主研发的PLC控制系统。
模切部采用10.4英寸触摸显示屏。
整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠。
整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定。

BHT-1500F +

1500EF +

MHC-1500F作为大源经典系列的全自动前沿送纸平压平模切机，配备高速精密前沿送纸装置，对不同克重瓦楞纸适配性优异。设备运行稳定、产能可观，是实现低成本与高产能结合的理想选择。

类别/型号	MHC-1500F
机器名称	全自动前沿送纸平压平模切机
适用纸张范围	≤8.5mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1500×1100mm
最小用纸幅面	470×450mm
板框内版尺寸	1510×1120mm
最大模切幅面	1480×1080mm
叼口空白	9-17mm
模切精度	≤±0.15mm
最大工作压力	400T
最大工作速度	5500s/h
最大收纸堆高（含托板)	1400mm
气源要求	0.6-0.7MPa, ≥0.37m³/min

MHC-1500EF是大源经典系列全自动下吸盘送纸平压平模切机，采用下吸盘式真空吸附送纸方式，不易损伤印刷表面。整机运行稳定高效，适配多种生产需求，是助力企业提升产能与效益的可靠选择。

类别/型号	MHC-1500EF
机器名称	全自动下吸盘送纸平压平模切机
适用纸张范围	≤8.5mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1500×1100mm
最小用纸幅面	470×450mm
板框内版尺寸	1510×1120mm
最大模切幅面	1480×1080mm
叼口空白	9-17mm
模切精度	≤±0.15mm
最大工作压力	400T
最大工作速度	5500s/h
最大收纸堆高（含托板)	1400mm
气源要求	0.6-0.7MPa, ≥0.37m³/min

电动升降台

高堆收纸专用物流

板框预装架

看样台

光栅

正反手

MHC-1500FC/1500EFC

全自动平压平模切机（前沿送纸/下吸盘送纸）

MHC-1500FC/1500EFC是大源面向瓦楞纸模切推出的全自动带清废模切机经典系列机型。MHC-1500FC配备前沿送纸技术，能稳定输送多规格瓦楞纸，适配场景丰富，轻松应对连续化生产任务；MHC-1500EFC则搭载下吸盘式不停顿送纸系统，通过真空吸附实现轻柔送纸，可有效防止印刷表面刮花，更适配精细加工需求。

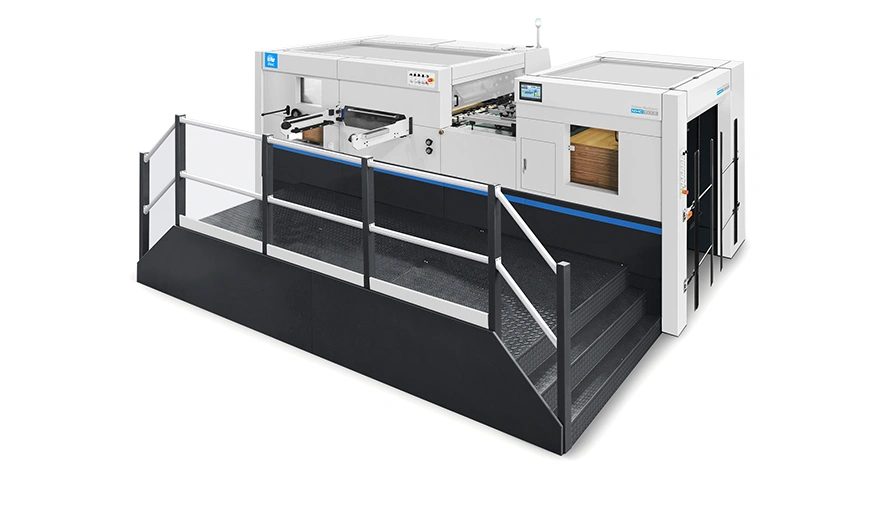

MHC-1500E

全自动平压平模切机

MHC-1500E是大源全自动平压平模切机中的经典机型，全自动飞达送纸功能适用于各类纸张加工，适配多样生产工况。整机运转平稳高效，性价比高，是助力企业平衡产能投入与收益的优质之选。

MHC-1500EC

全自动清废平压平模切机

MHC-1500EC是大源的经典款全自动清废平压平模切机，全自动飞达送纸功能适用于各类纸张加工，灵活匹配不同生产需求。设备运行稳定，依托三框清废功能优化印后环节，助力企业提升整体生产效率，是企业的可靠之选。

Automatic Die Cutting Machine with Stripping

MHK-1500EC

全自动清废平压平模切机

大源MHK-1500EC全自动清废平压平模切机，可以对瓦楞纸与卡纸各类纸张进行模切加工。其通过高精度模切与高效清废的集成式协同作业，在确保成品品质优异的同时，显著提升产线效率，是满足大幅面、多批次、多材质模切需求的理想装备。

MHK-1500FC/1500EFC

全自动带清废平压平模切机（前沿送纸/下吸盘送纸）

MHK-1500FC/EFC作为大源面向高端瓦楞纸板市场推出的智能大幅面模切解决方案，设备换单快，满足包装行业对高效、可靠生产的严苛需求，是实现稳定产出与成本控制的理想装备。

定制范围

基于您需求的解决方案

我们倾听市场声音，将挑战转化为定制化方案——从整线到复杂组件，打造契合您生产流程的配置。

联机生产线
正反手双机组合设计
全规格尺寸支持
开启您的个性化定制

类别/型号	MHC-1500F / MHC-1500EF
适用纸张范围	≤8.5mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1500×1100mm
最小用纸幅面	470×450mm
板框内版尺寸	1510×1120mm
最大模切幅面	1480×1080mm
叼口空白	9-17mm
模切精度	≤±0.15mm
最大工作压力	400T
最大工作速度	5500s/h
最大收纸堆高（含托板)	1400mm
气源要求	0.6-0.7MPa, ≥0.37m³/min
