概述

MHC-1500FC/1500EFC是大源面向瓦楞纸模切推出的全自动带清废模切机经典系列机型。MHC-1500FC配备前沿送纸技术，能稳定输送多规格瓦楞纸，适配场景丰富，轻松应对连续化生产任务；MHC-1500EFC则搭载下吸盘式不停顿送纸系统，通过真空吸附实现轻柔送纸，可有效防止印刷表面刮花，更适配精细加工需求。两款机型均配备压力自动调节 PLC 控制系统与三框清废系统，一次走纸即可同步完成模切与清废，再搭配不停机卷帘式收纸机构，显著优化印后流程，为企业生产提供实用且省心的装备支持。

前沿送纸部 (FC系列)

高速精密前沿送纸装置，送纸精度高，吸力强劲，不易打滑，可稳定输送各种类型的瓦楞纸。
特殊的聚乙酯送纸胶轮配合栅栏式托纸架和气垫，确保厚重翘曲纸板输送顺畅和纸板的到位精准。
变频吸风量微调装置。
电动侧推挡板（左右两侧）。
左、右侧挡板可以独立位置调整也可同步调整。
斜度前挡板前后、上下可微调。

下吸盘送纸部 (EFC系列)

高精密下吸盘送纸飞达，底部飞达不停顿式的吸嘴，采用真空吸附方式将纸板送入压纸辊，不易刮花印刷表面。
电动侧推挡板及气动齐纸装置（右侧）。
电动控制送纸辊。
压纸片及前挡规，双张检测装置反应准确。
前挡勾板调节装置，纸板弯曲上下可调整。
德国贝克品牌吹吸两用真空泵。

输纸台侧定位部

输纸步距不停机调节装置。
前档板前后位置微调装置，可根据咬口尺寸微调。
左右侧定位推规，确保纸板侧定位精准。

模切部

整套进口阳极处理铝合金牙排及定位结构。
每条牙排采用可调式牙排结构。
压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制。
模切压力采用变形测量器直接精确测量，并在人机界面上显示。
中央定位系统。

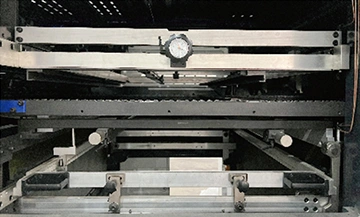

清废部（三框清废）

上/下清废传动机构。
上清废框抬起装置，可任意选择是否使用清废功能。
中间清废阴模传动机构。
中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率。

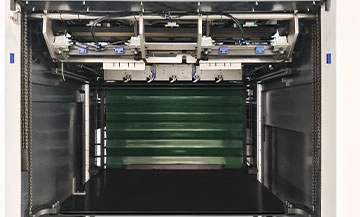

收纸部 (高堆)

卷帘式辅收纸架，可实现不停机收纸。
高堆收纸台升降装置，收纸结构可整堆纸拉出机外。（高堆收纸专用）
收纸齐纸装置。
上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷。

电气部

自主研发的PLC控制系统。
模切部采用10.4英寸触摸显示屏。
整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠。
整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定。

MHC-1500FC +

MHC-1500EFC +

MHC-1500FC是大源经典系列全自动前沿送纸带清废模切机，配备高速精密前沿送纸系统，可稳定适配各类瓦楞纸；集成三框清废结构，有效精简印后工序。设备运行高效稳定，性价比高，是平衡产能与成本的优质之选。

类别/型号	MHC-1500FC
机器名称	全自动前沿送纸带清废平压平模切机
适用纸张范围	≤8.5mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1500×1100mm
最小用纸幅面	470×450mm
板框内版尺寸	1510×1120mm
最大模切幅面	1480×1080mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.15mm
最大工作压力	400T
最大工作速度	5500s/h
最大收纸堆高（含托板)	1400mm
气源要求	0.6-0.7MPa, ≥0.37m³/min

MHC-1500EFC是大源经典系列下吸盘送纸带清废模切机，采用下吸盘式真空吸附送纸方式，不易损伤印刷表面；集成三框清废结构，有效精简印后工序,助力企业提升整体生产效率，是企业的可靠之选。

类别/型号	MHC-1500EFC
机器名称	全自动下吸盘送纸带清废平压平模切机
适用纸张范围	≤8.5mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1500×1100mm
最小用纸幅面	470×450mm
板框内版尺寸	1510×1120mm
最大模切幅面	1480×1080mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.15mm
最大工作压力	400T
最大工作速度	5500s/h
最大收纸堆高（含托板)	1400mm
气源要求	0.6-0.7MPa, ≥0.37m³/min

电动升降台

高堆收纸专用物流

板框预装架

看样台

光栅

正反手

MHC-1500EC

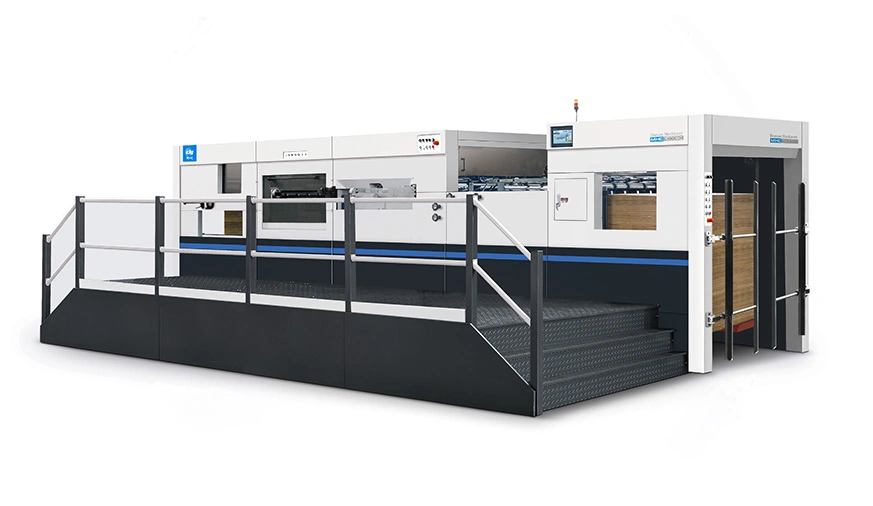

全自动清废平压平模切机

MHC-1500EC是大源的经典款全自动清废平压平模切机，全自动飞达送纸功能适用于各类纸张加工，灵活匹配不同生产需求。设备运行稳定，依托三框清废功能优化印后环节，助力企业提升整体生产效率，是企业的可靠之选。

MHC-1500F/1500EF

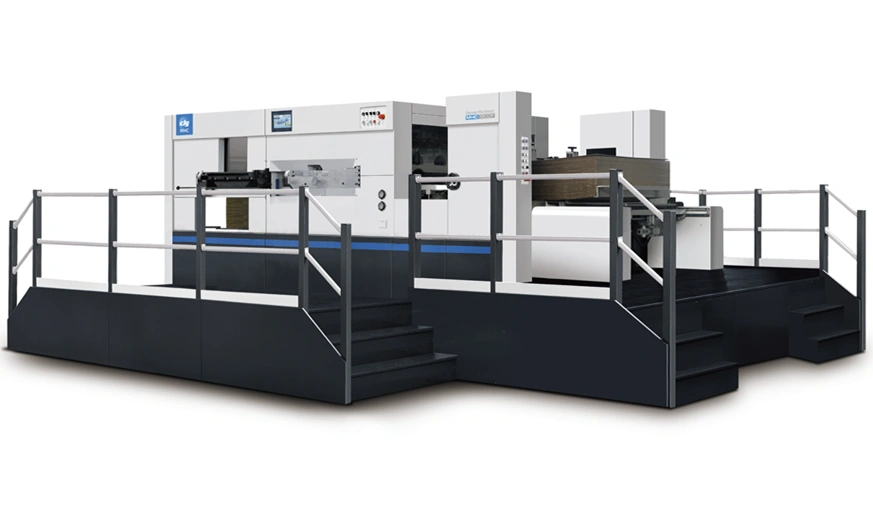

全自动平压平模切机（前沿送纸/下吸盘送纸）

MHC-1500F/1500EF是大源针对瓦楞纸模切推出的全自动模切机经典机型。两款设备均选用高强度球墨铸铁和压力自动调节PLC系统，搭配不停机卷帘式收纸机构，大幅减少生产中断频次。两款机型持久耐用且生产高效，是追求实用性与性价比的可靠选择。

Automatic Die Cutting Machine with Stripping

MHK-1500FC/1500EFC

全自动带清废平压平模切机（前沿送纸/下吸盘送纸）

MHK-1500FC/EFC作为大源面向高端瓦楞纸板市场推出的智能大幅面模切解决方案，设备换单快，满足包装行业对高效、可靠生产的严苛需求，是实现稳定产出与成本控制的理想装备。

MHK-1500EC

全自动清废平压平模切机

大源MHK-1500EC全自动清废平压平模切机，可以对瓦楞纸与卡纸各类纸张进行模切加工。其通过高精度模切与高效清废的集成式协同作业，在确保成品品质优异的同时，显著提升产线效率，是满足大幅面、多批次、多材质模切需求的理想装备。

定制范围

基于您需求的解决方案

我们倾听市场声音，将挑战转化为定制化方案——从整线到复杂组件，打造契合您生产流程的配置。

联机生产线
正反手双机组合设计
全规格尺寸支持
开启您的个性化定制

型号	MHC-1500FC / MHC-1500EFC
适用纸张范围	≤8.5mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1500×1100mm
最小用纸幅面	470×450mm
板框内版尺寸	1510×1120mm
最大模切幅面	1480×1080mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.15mm
最大工作压力	400T
最大工作速度	5500s/h
最大收纸堆高（含托板)	1400mm
气源要求	0.6-0.7MPa, ≥0.37m³/min
