SMC 1100/1500/1700
伺服传动双螺旋高精密卷筒纸分切机
特点介绍
SMC系列双螺旋卷筒纸分切机是在SM系列双螺旋卷筒纸分切机的技术基础上增加了智能化功能及技术创新。
- 全自动定位气动分条刀控制系统
- 纸张预压装置
- 三次输送带传送（防装置压痕线）
- 集纸板采用气动抬升装置
局部介绍
自动刹车

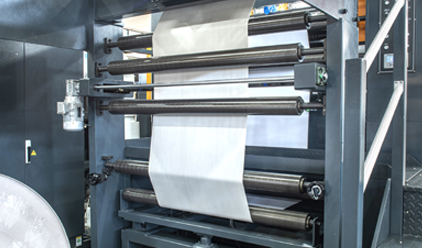

自动反曲
自动张力控制
自动纠边

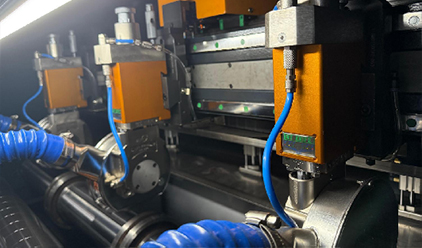

全自动定位气动分条刀控制系统（选配）
纸张预压

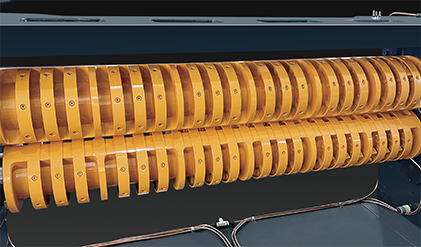

双螺旋刀
排废功能
除静电装置
三次输送带传送（防撞纸压痕线）
集纸板气动抬升装置
全套西门子操作系统
技术参数
| 型 号 | SMC-1100/1500/1700 |
| 切纸形式 | 双回旋刀 |
| 纸张范围 | 100-1000gsm |
| 切断长度范围 | 450-1650mm |
| 切断精度 | 切断长度 ≤1000mm: ±0.1mm 切断长度 ＞1000mm: ±0.1% |
| 最高切断米速 | 350 m/min |
| 最高切断刀速 | 440 cut/min |
| 最大卷筒纸直径 | 1800mm |
| 最大卷筒纸张幅 | 1100(45”)mm 1500(59”)mm 1700(67”)mm |
| 最大纸堆高度 | 1600mm |
| 气压源需求 | 0.8Mpa |
| 设计电源 | 380V/220VⅩ50Hz |
| 机台重量 | 18000/20000/23000kgs |
| 满载功率 | 69/82/90kw |
| 切断长度 | 每分钟米速（m/min） | 每分钟刀速（cuts/min） |
| 450 | 125 | 275 |
| 500 | 160 | 315 |
| 550 | 190 | 350 |
| 600 | 210 | 350 |
| 650 | 250 | 380 |
| 700 | 290 | 410 |
| 750 | 330 | 440 |
| 800 | 330 | 410 |
| 850 | 330 | 385 |
| 900 | 330 | 365 |
| 950 | 330 | 350 |
| 1000 | 330 | 330 |
| 1050 | 320 | 300 |
| 1100 | 310 | 280 |
| 1150 | 300 | 265 |
| 1200 | 300 | 250 |
| 1250 | 300 | 240 |
| 1300 | 300 | 230 |
| 1350 | 300 | 215 |
| 1400 | 300 | 210 |
| 1450 | 300 | 200 |
| 1500 | 300 | 195 |
| 1550 | 300 | 190 |
| 1600 | 300 | 188 |
| 1650 | 300 | 185 |

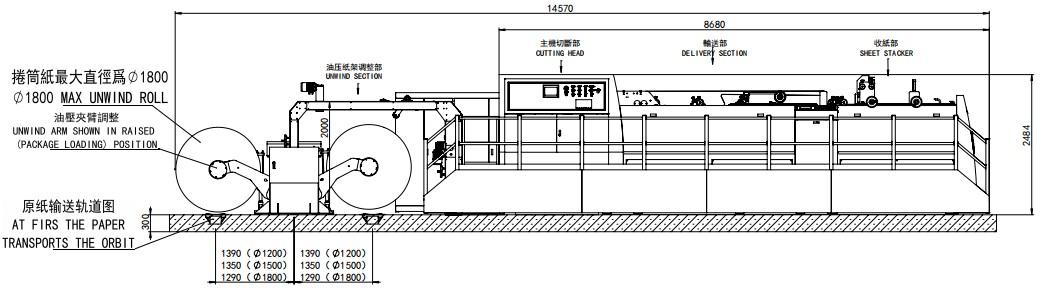

示意图
