GM 1100/1500/1700/1900
伺服传动电脑高精密卷筒纸分切机
特点介绍
GM-1100/1500/1700/1900伺服传动电脑高精密卷筒纸分切机采用德国与英国的先进技术，本机电脑控制系统采用国际顶尖品牌伺服电机及AC变频器、输送带采用日本尼塔（NITTA）、气动振动器采用瑞士菲迪瓦（FINDEVA）、电气系统采用穆勒与欧姆龙，使切纸速度更快且稳定；德国精密轴承及切断刀，切断精度高；轻触式电脑界面控制，操作简单；构造合理的反曲架，保证纸张的平坦，是目前造纸业及印刷业中普遍采用的纸品加工机械。
局部介绍
三组分条可供修边及对剖
切纸刀部分
重叠部分
电器部分
技术参数
| 型 号 | GM-1100/1500/1700/1900 |
| 切纸形式 | 上刀回切，下刀固定 |
| 纸张范围 | 60-550g |
| 最大卷筒纸直径 | 1800mm |
| 最大卷筒纸张幅 | 1100mm/1500mm/1700mm/1900mm |
| 切断长度范围 | 450-1600mm |
| 剖纸幅数 | 2幅 |
| 切断精度 | 切断长度≤1000mm：+/-0.5mm 切断长度>1000mm：+/-0.1% |
| 最高切断速度 | 400cuts/min |
| 最高切断米速 | 350m/min |
| 最大堆纸板高度 | 1500mm |
| 气压源需求 | 0.8Mpa |
| 设计电源 | 380V/220V×50Hz |
| 机台总重 | 11000kgs/13000kgs/15000kgs/17000kgs |
| 满载功率 | 22/26/30/35kw |
| 高精度单刀切纸机 | 1SET |
| 纸张棱角自动调正系统 | 1SET |
| 静电消除设备 | 1SET |
| 对剖及纸边收集系统 | 1SET |
| 自动计数标签插入设备 | 1SET |
| 卷筒纸运输设备（含轨道台车2条） | 1SET |
| 自动齐纸集纸设备 | 1SET |
| 电气操控系统 | 1SET |
| 驱动马达系统 | 1SET |
| 随机附属品 | 1SET |
| 双臂油压无轴式原纸架 | 1SET |
| 自动导边及张力系统 | 1SET |
| 自动吸尘器设备 | 1SET |
| 操作系统：人机界面液晶屏幕 | 1SET |
| 主传动系统：AC伺服马达 | 1SET |
规格和标准设备如有更改，恕不另行通知

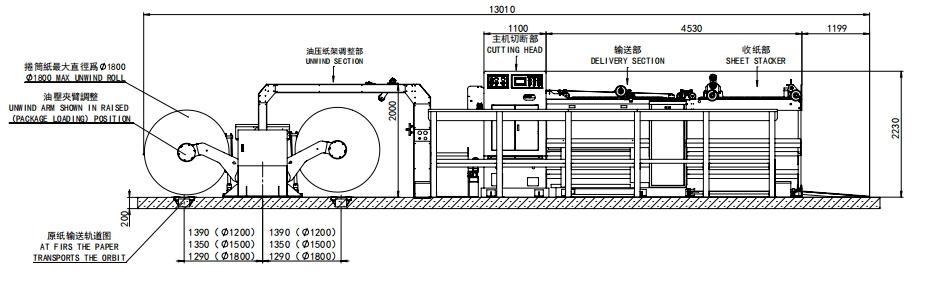

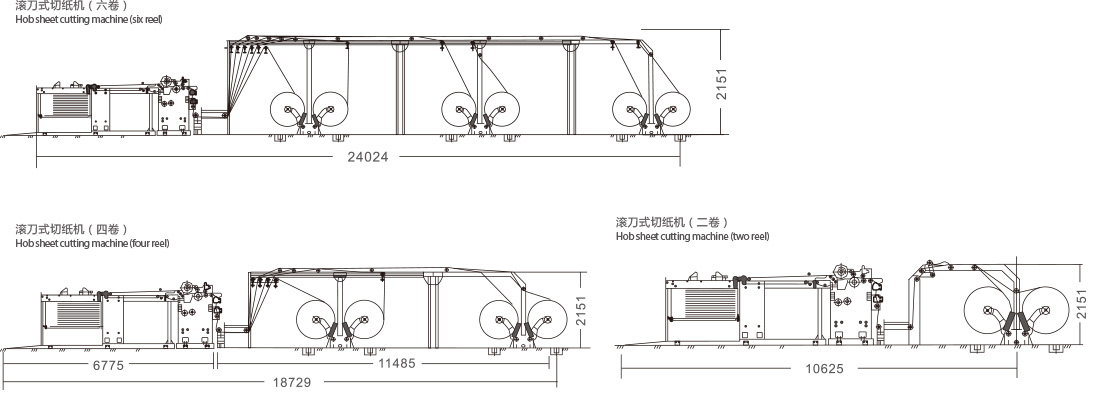

示意图
