概述

MHK-1050ACER是大源集成热压、模切与清废三大功能的高端印后设备，能够在高温高压环境下保持高速运行，可以完成复杂深压纹/精准模切及清废工序，大幅精简生产流程。
该设备搭载了牙排伺服定位系统与三框四边清废系统，模切边缘清晰，确保在复杂工艺中稳定产出，专为对复杂模切作业较高要求的客户提供高质量解决方案。

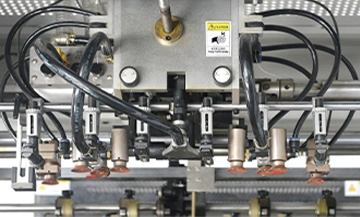

飞达送纸部

鱼鳞式强力吸纸飞达头，4吸4送，吸头可配合纸张的变形状况调试各种吸纸角度。
横向分纸吹风装置。
主、副堆纸台不停车交替，飞达不停机操作。
主给纸堆电动左右微调装置。
纸张对位调节装置，能够在不停机的状态下对纸张到达前规距离进行手动调整。
德国贝克品牌吹吸两用真空泵。

输纸部

输纸框气动抬起装置。
单点离合器：输送部与主机部能够随时分离和同步结合，简化和方便了操作顺序。无论打样、试压力等都能随心所欲地分离及合上输送部。
PLC及电子凸轮控制整机的时序。
推拉两用侧规，操作侧、传动侧各一套。
侧规、前规纸张光电检测。
纸张输送到前规减速机构。
机电式双张检测器。

模切部

整套进口阳极处理铝合金牙排及定位结构。
牙排后定位采用伺服控制系统，可通过PLC触摸屏按键实现调节每条牙排的准确精度，确保牙排精度，永久性达到±0.075mm精度（专利产品）。
压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制。
15mm模切钢板垫板配备5mm组合式下垫板中心定位结构+/-0.9mm纵横向微调装置。
20温区独立控制系统。
中央定位系统。
西门子（茵梦达）品牌主电机传动。

主机（制冷）冷却润滑机构

整机采用集中自动供油系统，确保传动部位不缺油。
自动泵油循环冷却装置，确保主机长时间高速运转的润滑，保持主机润滑油正常温度。

清废部（三框、四边清废）

上清废框抬起装置，可任意选择是否使用清废功能。
中间清废阴模传动机构。
中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率。
叼口清废装置可将叼口废边自动输送到机外。

收纸部

卷帘式辅收纸架，可实现不停机收纸。
可调机械式收纸毛刷压纸机构，帮助牙排卸纸并堆叠。
收纸齐纸装置。
上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷。
收纸部可通过触摸屏调控整台机器。
收纸双向辅助吹风。

电气部

整机采用汇川PLC控制系统。
模切部采用德国西门子10.4英寸触摸显示屏。
整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠。
整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定。

整机自动物流换托盘

板框预装架

看样台

清废预装架

光栅

正反手

MHK-1050CE/1050ACE

全自动清废平压平模切机（标准型/重型）

大源MHK-1050CE/1050ACE系列作为大源高端智能的全自动清废模切机，模切与清废一次走纸完成。设备以高度自动化与超强稳定性，有效控制综合成本，是追求高效生产与品质稳定的前沿解决方案。

MHK-1050/1050A

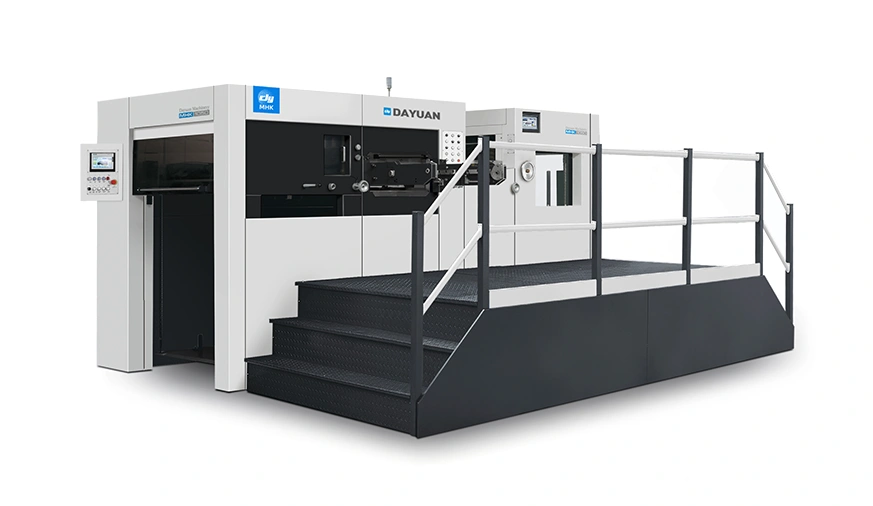

全自动平压平模切机（标准型/重型）

MHK-1050/1050A系列是大源全自动高速模切机的优选方案，专为追求规模化、自动化的连续生产而设计，是达成智能化、高效率的理想解决方案。

MHK-1050AR

全自动热压平压平模切机(重型)

MHK-1050AR是大源高端系列的高速重型热压模切机，在高速运行中保持极强的稳定性，实现精细且均匀的深压纹效果，为大规模、高品质的深压纹产品生产建立了可靠的效率与品质基准。

BHT-1060ACER

全自动热压清废平压平模切机(重型)

BHT-1060ACER作为大源一款顶级的高速清废热压模切机，实现复杂深压纹/模切与清废一次完成，精简高端印后工艺流程，加速模切订单生产。

定制范围

基于您需求的解决方案

我们倾听市场声音，将挑战转化为定制化方案——从整线到复杂组件，打造契合您生产流程的配置。

联机生产线
正反手双机组合设计
全规格尺寸支持
开启您的个性化定制

类别/型号	MHK-1050ACER
适用纸张范围	80-2000g/m²卡纸, 0.1-2mm卡纸, ≤4mm瓦楞纸
最大用纸幅面	1050×750mm
最小用纸幅面	400×360mm
板框内版尺寸	1123×760mm
最大模切幅面	1040×720mm
最大热压幅面(凹凸/深压纹)	1040×720mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.075mm
热压精度(凹凸/深压纹)	≤±0.075mm
最大工作压力	600T
最大工作速度	7500s/h
最大给纸堆高（含托板）	1600mm
最大收纸堆高（含托板)	1400mm
电加热系统	20温区, 40-180℃可调
气源要求	0.6-0.7MPa, ≥0.37m³/min
