概述

MHK-1350EC作为大源面向大幅面生产设计的高端模切系统，专为各类卡纸及瓦楞纸等加工场景打造，确保不同材质下的高品质产出。设备由西门子触控屏实现交互，同步带以及带轮传动间歇分割器实现对机器精准快速的控制，保证了高效的模切清废过程。
清废单元采用三框四边清废设计，配合扭力限制过载保护机制与高效主机温控润滑系统，为设备的长时连续、安全平稳运转提供坚实保障。
该机型具备快速换单能力，可从容应对大型瓦楞包装的批量、快节奏生产任务，是提升整体产出效率与产品一致性的可靠智造伙伴。

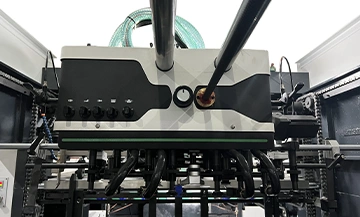

飞达送纸部

鱼鳞式强力吸纸飞达头，4吸6送，吸头可配合纸张的变形状况调试各种吸纸角度。
3道飞达头防撞装置。
横向分纸吹风装置。
主给纸堆电动左右微调装置。
预堆纸装置配置轨道使操作人员可准确方便地将纸堆送入飞达。
纸张对位调节装置，能够在不停机的状态下对纸张到达前规距离进行手动调整。

德国真空泵

德国贝克品牌吹吸两用真空泵。

输纸部

三种送纸方式：
单张送纸（适用于4-8.5MM瓦楞纸板）
双张重叠送纸（适用于2-4MM瓦楞纸板）
多张重叠送纸（适用于≦2MM纸张）
输纸框气动抬起装置。
PLC及电子凸轮控制整机的时序。
推拉两用侧规，操作侧、传动侧各一套。
侧规、前规纸张光电检测。
机电式双张检测器。

模切部

整套进口阳极处理铝合金牙排及定位结构。
每条牙排采用可调式牙排结构。
压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制。
模切板框回转装置。
中央定位系统。

清废部（三框、四边清废）

上清废框抬起装置，可任意选择是否使用清废功能。
中间清废阴模传动机构。
中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率。
叼口清废装置可将叼口废边自动输送到机外。

高堆卷帘式收纸部

卷帘式辅收纸架，可实现不停机收纸。
高堆收纸台升降装置，收纸结构可整堆纸拉出机外（高堆收纸专用）。
收纸齐纸装置。
上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷。

计数堆叠式收纸部（选配）

不停机卷帘副收纸装置及自动计叠收纸升降台装置配合交替使用，可自动设定计叠张数，同时配合输送带输送至机外（计叠式收纸专用、选配）。
自动计叠收纸升降台，采用输送带输送收纸，纸板表面在收纸过程中不易刮花磨擦（计叠式收纸专用、选配）。
也可移开机外收纸架及计叠收纸升降台，变为高堆式收纸。

电气部

自主研发的PLC控制系统。
模切部采用德国西门子10.4英寸触摸显示屏。
整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠。
整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定。

高堆收纸专用物流

计数堆叠式收纸部

多功能分片机

纸堆自动物流

自动换托盘

板框预装架

看样台

光栅

正反手

Automatic Die Cutting Machine with Stripping

MHK-1350FC/1350EFC

全自动平压平模切机（前沿送纸/下吸盘送纸）

MHK-1350FC/EFC作为大源面向大幅面高端瓦楞纸板加工打造的智能化生产方案，旨在满足大规模生产对设备效率与可靠性的严苛需求，是保障大幅面稳定产出与成本控制的优选机型。

Automatic Die Cutting Machine (Heavy duty)

MHK-1350A

全自动平压平模切机(重型)

MHK-1350A作为大源高端智能系列的重型全自动高速模切机，融合了高压力模切、智能精度校正与强稳定性运行于一体，是达成智能化、高效率的理想解决方案。

Automatic Die Cutting Machine with Four Sides Stripping (Heavy duty)

MHK-1350ACE

全自动清废平压平模切机(重型)

MHK-1350ACE是大源智能型重型高速清废模切机。它在保持高工作速度与稳定压力的同时，模切、清废一次完成，有效控制综合成本，是追求高效生产与品质稳定的前沿解决方案。

Automatic Die Cutting Machine with Heating System (Heavy duty)

MHK-1350AR

全自动热压平压平模切机(重型)

MHK-1350AR是大源高端系列的高速重型热压模切机，在高速运行中保持极强的稳定性，实现精细且均匀的深压纹效果，为大规模、高品质的深压纹产品生产建立了可靠的效率与品质基准。

Automatic Die Cutting Machine with Four Sides Stripping & Heating System (Heavy duty)

MHK-1350ACER

全自动热压清废平压平模切机(重型)

大源MHK-1350ACER高速清废热压模切机，实现复杂深压纹/模切与清废一次完成，精简严苛印后工艺流程，加速模切订单生产以及交付能力。

定制范围

基于您需求的解决方案

我们倾听市场声音，将挑战转化为定制化方案——从整线到复杂组件，打造契合您生产流程的配置。

联机生产线
正反手双机组合设计
全规格尺寸支持
开启您的个性化定制

类别/型号	MHK-1350EC
适用纸张范围	≥200g/m²卡纸, ≤8.5mm瓦楞纸, E、B、C、A和AB瓦楞纸
最大用纸幅面	1350×1100mm
最小用纸幅面	470×450mm
板框内版尺寸	1390×1120mm
最大模切幅面	1330×1080mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.15mm
最大工作压力	400T
最大工作速度	6000s/h
最大给纸堆高（含托板）	1800mm
最大收纸堆高（含托板)	1600mm
气源要求	0.6-0.7MPa, ≥0.75m³/min
