概述

BHT-1500CE作为大源旗舰级大幅面模切解决方案，适应卡纸和瓦楞纸两种纸品模切加工。设备由德国西门子电气控制系统和西门子触控屏，实现了流畅的智能交互与精准驾驭。
其高效的清废单元采用三框四边清废设计，上下框运行，中框不运行，少打连点，不易散板。结合扭力限制过载保护器与高效的主机冷却润滑系统，设备在保障安全持久运行的前提下，为用户带来行业领先的产出效率与卓越精度，是应对大型瓦楞包装规模化生产挑战的理想战略装备。

飞达送纸部

鱼鳞式强力吸纸飞达头，4吸6送，吸头可配合纸张的变形状况调试各种吸纸角度。
横向分纸吹风装置。
全自动主、副堆纸台不停车交替，无需操作员介入（可选配）。
主给纸堆机械式左右微调装置。
纸张对位调节装置，能够在不停机的状态下对纸张到达前规距离进行手动调整。
德国贝克品牌吹吸两用真空泵。

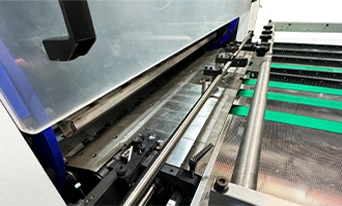

输纸部

纸张输送到前规减速机构。
机电式双张检测器。
四个前规可单独调整。
压纸装置，更加顺畅地将弯曲纸张送到前规。
推拉两用侧规，操作侧、传动侧各一套。
侧规、前规纸张光电检测。
纸张不到位强制夹纸和开牙装置。

模切部

整套进口阳极处理铝合金牙排及定位结构。
可变速蜗轮传动机构，模切冲程短，动角大，有利于多拼版小连点高速运行，生产效率高，不易散版。
齿轮传动、精度准确。
压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制。
15mm模切钢板垫板配备5mm组合式下垫板中心定位结构+/-0.9mm纵横向微调装置。
中央定位系统。
西门子（茵梦达）品牌主电机传动。

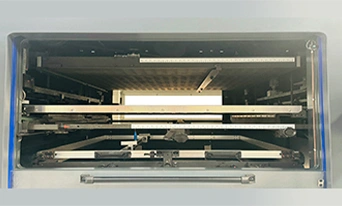

清废部（三框、四边清废）

上清废框抬起装置，可任意选择是否使用清废功能。
采取公母模版实现各式清废。
中间清废板的安装采用中心线快速定位安装方式。
上、下框运行，而中框不运行，少打连点，不易散板。
叼口清废装置可将叼口废边自动输送到机外。

高堆卷帘式收纸部

卷帘式辅收纸架，可实现不停机收纸。
高堆收纸台升降装置，收纸结构可整堆纸拉出机外（高堆收纸专用）。
收纸齐纸装置。
上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷。

电气部

德国西门子PLC控制系统。
模切部和收纸部采用德国西门子10.4英寸和7英寸触摸显示屏。
整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠。
整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定。

高堆收纸专用物流

计数堆叠式收纸部

多功能分片机

纸堆自动物流

自动换托盘

板框预装架

看样台

光栅

正反手

BHT-1500FC/1500EFC

全自动带清废平压平模切机（前沿送纸/下吸盘送纸）

BHT-1500FC/EFC作为大源面对高端瓦楞市场的旗舰级大幅面模切解决方案，专为满足多样化纸张规格的批量生产而设计。

Automatic Die Cutting Machine with Stripping

MHK-1500FC/1500EFC

全自动带清废平压平模切机（前沿送纸/下吸盘送纸）

MHK-1500FC/EFC作为大源面向高端瓦楞纸板市场推出的智能大幅面模切解决方案，设备换单快，满足包装行业对高效、可靠生产的严苛需求，是实现稳定产出与成本控制的理想装备。

MHK-1500EC

全自动清废平压平模切机

大源MHK-1500EC全自动清废平压平模切机，可以对瓦楞纸与卡纸各类纸张进行模切加工。其通过高精度模切与高效清废的集成式协同作业，在确保成品品质优异的同时，显著提升产线效率，是满足大幅面、多批次、多材质模切需求的理想装备。

MHC-1500EC

全自动清废平压平模切机

MHC-1500EC是大源的经典款全自动清废平压平模切机，全自动飞达送纸功能适用于各类纸张加工，灵活匹配不同生产需求。设备运行稳定，依托三框清废功能优化印后环节，助力企业提升整体生产效率，是企业的可靠之选。

定制范围

基于您需求的解决方案

我们倾听市场声音，将挑战转化为定制化方案——从整线到复杂组件，打造契合您生产流程的配置。

联机生产线
正反手双机组合设计
全规格尺寸支持
开启您的个性化定制

类别/型号	BHT-1500CE
适用纸张范围	0.2-2mm卡纸, ≤4mm瓦楞纸
最大用纸幅面	1520×1100mm
最小用纸幅面	480×480mm
板框内版尺寸	1600×1146mm
最大模切幅面	1500×1100mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.15mm
最大工作压力	400T
最大工作速度	6000s/h
最大给纸堆高（含托板）	1800mm
最大收纸堆高（含托板)	1500mm
气源要求	0.6-0.7MPa, ≥1m³/min
