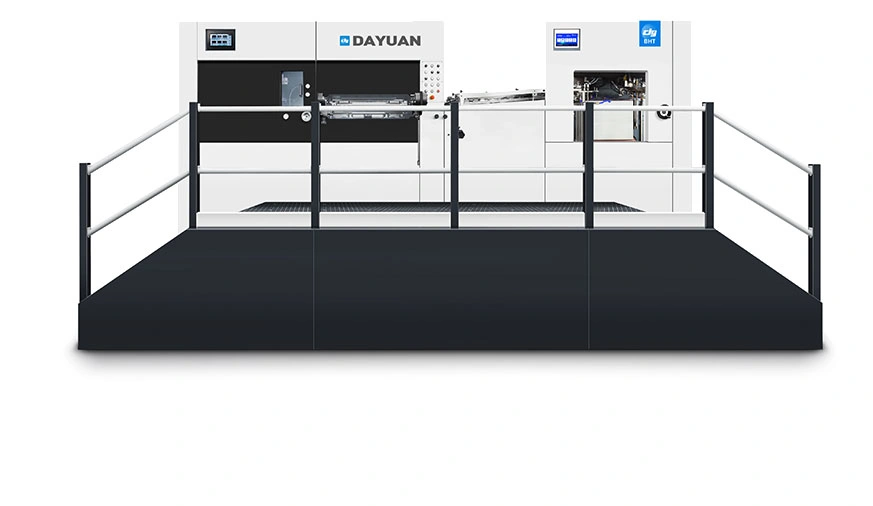

Name: 全自动清废平压平模切机（标准型/重型）
Brand: Dayuan
SKU: 00227
Rating: 4.9 (164 reviews)

概述

BHT-1060CE/1060ACE系列是大源集成高速模切与清废一体化理想解决方案，一次走纸完成模切、清废工序，精简后道流程，提升交付效率。
该系列搭载先进的三框四边清废系统，上下框运行而中框不运作，可精准清除模切废料，少打连点，不易散板。配备碳纤维小叼嘴牙排，通过触摸屏即可微调精度，轻松驾驭高端烟包酒包等复杂的模切任务,为追求高产量、高质量的客户提供理想设备支持。

飞达送纸部

鱼鳞式强力吸纸飞达头，4吸6送，吸头可配合纸张的变形状况调试各种吸纸角度。
横向分纸吹风装置。
全自动主、副堆纸台不停车交替，无需操作员介入（可选配）。
主给纸堆机械式左右微调装置。
纸张对位调节装置，能够在不停机的状态下对纸张到达前规距离进行手动调整。
德国贝克品牌吹吸两用真空泵。

输纸部

纸张输送到前规减速机构。
超声波双张检测器，调节容易、精准，减少印刷表面擦痕。
四个前规可单独调整。
压纸装置，更加顺畅地将弯曲纸张送到前规。
推拉两用侧规，操作侧、传动侧各一套。
侧规、前规纸张光电检测。
纸张不到位强制夹纸和开牙装置。

模切部

整套高新技术碳纤维牙排及定位结构，精钢小叼嘴牙片及配套牙枕。
牙排后定位采用伺服控制系统，可通过PLC触摸屏按键实现调节每条牙排的准确精度，确保牙排精度，永久性达到±0.075mm精度（专利产品）。
压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制。
15mm模切钢板垫板配备5mm组合式下垫板中心定位结构+/-0.9mm纵横向微调装置。
中央定位系统。
板框自动推送机构。
板框快速锁板机构。
西门子（茵梦达）品牌主电机传动。

主机（制冷）冷却润滑机构

整机采用集中自动供油系统，确保传动部位不缺油。
自动泵油循环冷却装置，确保主机长时间高速运转的润滑，保持主机润滑油正常温度。

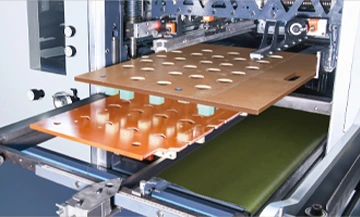

清废部

三框、四边清废系统。
气动快锁装置。
中心线快速定位安装方式。
上、下框运行，而中框不运行，少打连点，不易散板。
高效及顺畅的凸轮运动曲线带动大动角清废和全清废工具，以确保机器在高速运行时的废料清除。
清废框架带数字显示的微调装置。
叼口清废装置可将叼口废边自动输送到机外。

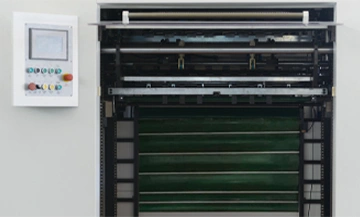

收纸部

卷帘式辅收纸架，可实现不停机收纸。
可调机械式收纸毛刷压纸机构，帮助牙排卸纸并堆叠。
收纸齐纸装置。
上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷。
收纸部可通过触摸屏调控整台机器。
收纸双向辅助吹风。

电气部

德国西门子PLC控制系统。
模切部和收纸部采用德国西门子10.4英寸和7英寸触摸显示屏。
整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠。
整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定。

BHT-1060CE +

BHT-1060ACE +

BHT-1060CE作为大源顶尖卓越系列的全自动清废模切机，凭借精度、速度、成品质量与高度自动化的优势，是追求高效生产与品质稳定的战略级解决方案。

类别/型号	BHT-1060CE
最大工作压力	300T
最大工作速度	9000s/h

BHT-1060ACE在BHT-1060CE基础上工作压力可达600T，并搭载了大源专利技术-牙排伺服后定位装置。在保持高速与高压力的同时，模切、清废一次完成，显著降低综合成本并加速订单交付。

类别/型号	BHT-1060ACE
最大工作压力	600T
最大工作速度	8000s/h

整机自动物流换托盘

板框预装架

看样台

光栅

正反手

BHT-1060SCE

全自动平压平模切全清废分品机

大源BHT-1060SCE是一款理想的全自动模切全清废分品机，依托多项国家发明专利，减少后道工序，大幅度提高生产效率，适合追求智能化、高产量的客户。

BHT-1060ACER

全自动热压清废平压平模切机(重型)

BHT-1060ACER作为大源一款卓越系列高速清废热压模切机，实现复杂深压纹/模切与清废一次完成，精简高端印后工艺流程，加速模切订单生产。

BHT-1060/1060A

全自动平压平模切机（标准型/重型）

BHT-1060/1060A系列为大源全自动高速模切机旗舰解决方案，面向追求高效产能的智能生产场景打造。

BHT-1060AT

全自动烫金平压平模切机(重型)

BHT-1060AT作为大源卓越系列的全自动重型烫金平压平模切机，从速度到精度全面提升。专为追求效率的高端包装生产而设计，以优异性能保障持续高产与可观回报。

定制范围

基于您需求的解决方案

我们倾听市场声音，将挑战转化为定制化方案——从整线到复杂组件，打造契合您生产流程的配置。

联机生产线
正反手双机组合设计
全规格尺寸支持
开启您的个性化定制

联系人: 李微燕

电话:+86-577-58918888/58191888

手机:+86-13958828861

电子邮件:dayuan@dayuanmachinery.com

地址: 浙江省温州市平阳县滨海新区海泽路105号

微信视频号

抖音

微信公众号

类别/型号	BHT-1060CE / BHT-1060ACE
适用纸张范围	80-2000g/m²卡纸,0.1-2mm卡纸,≤4mm瓦楞纸
最大用纸幅面	1060×760mm
最小用纸幅面	400×350mm
板框内版尺寸	1080×790mm
最大模切幅面	1060×745mm
叼口空白	9-17mm
最小废边宽度	10-18mm
模切精度	≤±0.075mm
最大给纸堆高（含托板）	1630mm
最大收纸堆高（含托板)	1480mm
气源要求	0.6-0.7MPa, ≥0.37m³/min
