MHK 1300EFC/1350EFC/1500EFC/1650EFC
全自动下吸盘带清废平压平模切机 (三框四边清废、计数堆叠收纸)
特点介绍

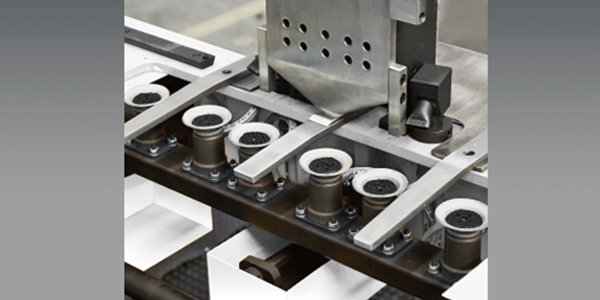

下吸盘送纸部
● 采用下吸盘式不停顿送纸方式。
气动式侧推挡板预先对纸堆推齐整理。
● 采用真空吸附方式将纸板送入压纸辊，不易刮花印刷表面。
输纸台侧定位部
● 左右各一套侧定位推归，保证纸板侧定位精准。
● 输纸步距调整采用先进的不停机调节。
● 前挡前后位置可根据咬口尺寸作微调。
模切部
● 模切底板和刀模板回转装置。
● 模切刀版与模切板框的联接采用抓钉螺母和螺丝形式，装入时采用中央定位系统，换版快捷、准确。
● 模切板框和模切下垫板采用日本 SMC 气量调节器锁定，避免上板框锁定安装不到位的情况，有效避免人为因素操作造成的损失。
同步带装置

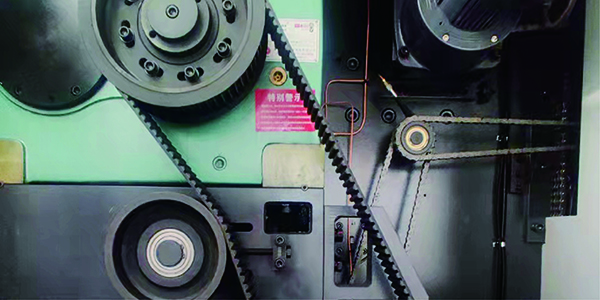

● 进口同步带，带轮传动。
● 进口间歇分割器。
● 进口扭力限制过载保护器。
清废部（三框、四边清废）
● 上清废传动机构。
● 上清废框抬起装置，可任意选择是否使用清废功能。
● 中间清废阴模传动机构。
● 下清废传动机构。
● 中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率。
叼口清废装置
叼口部分废边通过此装置剥离并且输送到机器外部，从而完成四边清废。
计数堆叠收纸部
● 不停机卷帘式收纸及自动升降托架收纸台配合交替使用，可计数堆叠，同时配合皮带输送至机外（可与自动分片机联接）。
● 电子计数器。
● 可调节弹簧链条涨紧后缓冲从动轮大大减少牙排转向的惯量冲击，并可保持链条的均衡涨紧度。
自动供油系统
整机采用集中自动供油系统，确保传动部位不缺油。
配置项目
| 输纸部 | MHK-1300EFC/1350EFC/1500EFC/1650EFC |
| 01、高精密下吸盘送纸飞达，底部飞达不停顿式的吸嘴，采用真空吸附方式将纸板送入压纸辊，不易刮花印刷表面 | 〇 |
| 02、电动侧推挡板及气动齐纸装置（右侧） | 〇 |
| 03、电动控制送纸辊 | 〇 |
| 04、压纸片及前挡规，双张检测装置反应准确 | 〇 |
| 05、前挡勾板调节装置，纸板弯曲上下可调整 | 〇 |
| 06、输纸步距不停机调节装置 | 〇 |
| 07、前档板前后位置微调装置，可根据咬口尺寸微调 | 〇 |
| 08、左右侧定位推规，确保纸板侧定位精准 | 〇 |
| 09、德国贝克品牌吹吸两用真空泵 | 〇 |
| 模切部 | |
| 01、整机铸件采用QT-700-2球墨铸铁 | 〇 |
| 02、进口蜗轮，蜗杆与 40cr 曲轴 | 〇 |
| 03、整套进口阳极处理铝合金牙排及定位结构，每条牙排采用可调式牙排结构 | 〇 |
| 04、进口主传动链条 | 〇 |
| 05、进口间歇分割器 | 〇 |
| 06、进口同步带，带轮传动 | 〇 |
| 07、进口过载扭力限制保护器 | 〇 |
| 08、主传动进口气动离合器刹车装置 | 〇 |
| 09、压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制 | 〇 |
| 10、模切底板和刀模板回转装置 | 〇 |
| 11、模切刀版与模切板框的联接采用抓钉螺母和螺丝形式，装入时采用中央定位系统，换版快捷、准确 | 〇 |
| 12、模切板框和模切下垫板采用日本SMC气量调节器锁定，避免上板框锁定安装不到位的情况，有效避免人为因素操作造成的损失 | 〇 |
| 13、日本SMC气压检测装置，气压过低报警提示 | 〇 |
| 14、配备储气罐，确保整机气压稳定 | 〇 |
| 15、整机采用集中自动供油系统，确保传动部位不缺油 | 〇 |
| 清废部（三框、四边清废） | |
| 01、上清废传动机构 | 〇 |
| 02、上清废框抬起装置，可任意选择是否使用清废功能 | 〇 |
| 03、中间清废阴模传动机构 | 〇 |
| 04、下清废传动机构 | 〇 |
| 05、中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率 | 〇 |
| 06、叼口清废装置可将叼口废边自动输送到机外，配合清废滑道，可自动滑入主清废通道 | 〇 |
| 收纸部 | |
| 01、不停机卷帘副收纸装置及自动计叠收纸升降台装置配合交替使用，可自动设定计叠张数，同时配合输送带输送至机外（计叠式收纸专用、选配） | △ |
| 02、自动计叠收纸升降台，采用输送带输送收纸，纸板表面在收纸过程中不易刮花磨擦（计叠式收纸专用、选配） | △ |
| 03、也可移开机外收纸架及计叠收纸升降台，变为高堆式收纸 | 〇 |
| 04、弹簧链条调节装置，调节弹簧链条涨紧后，可减少牙排转向的惯量冲击，并保持链条的均衡涨紧度 | 〇 |
| 电气部 | |
| 01、模切部采用德国西门子10.4英寸触摸显示屏 | 〇 |
| 02、整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠 | 〇 |
| 03、整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定 | 〇 |
注：此配置单只供参考，正式配置单以合同为准。标配：〇；选配：△
技术参数
| 型号 | MHK-1300EFC | MHK-1350EFC | MHK-1500EFC | MHK-1650EFC |
| 最大纸张幅面 | 1290×940mm | 1350×1100mm | 1500×1100mm | 1650×1200mm |
| 最小纸张幅面 | 470×450mm | 470×450mm | 470×450mm | 550×500mm |
| 最大模切幅面 | 1280×920mm | 1330×1080mm | 1480×1080mm | 1620×1180mm |
| 最小废边宽度 | 10-18mm | 10-18mm | 10-18mm | 10-18mm |
| 叼口空白 | 9-17mm | 9-17mm | 9-17mm | 9-17mm |
| 刀线高 | 23.8mm | 23.8mm | 23.8mm | 23.8mm |
| 板框内版尺寸 | 1310×948mm | 1360×1118mm | 1510×1118mm | 1682×1219mm |
| 纸张规格 | ≤8.5mm 瓦楞纸，E、B、C、A 和 AB 瓦楞纸 | ≤8.5mm 瓦楞纸，E、B、C、A 和 AB 瓦楞纸 | ≤8.5mm 瓦楞纸，E、B、C、A 和 AB 瓦楞纸 | ≤8.5mm瓦楞纸，E、B、C、A 和 AB 瓦楞纸 |
| 模切精度 | ≤±0.15mm | ≤±0.15mm | ≤±0.15mm | ≤±0.2mm |
| 最大工作速度 | 6000s/h | 6000s/h | 6000s/h | 5000s/h |
| 最大工作压力 | 400T | 400T | 400T | 400T |
| 整机尺寸 (计叠式收纸) | 10905×5240×2767mm(L×W×H) (宽含脚踏板) | 11655×5240×2803mm(L×W×H) (宽含脚踏板) | 11655×5240×2803mm(L×W×H) (宽含脚踏板) | 11700×5580×2932mm(L×W×H) (宽含脚踏板) |
| 机器总重 | 23T | 24T | 25T | 27T |
| 主电机功率 | 11kw | 15kw | 15kw | 18.5kw |
| 满载功率 | 21kw | 25kw | 26kw | 30kw |
| 气源要求 | 压力: 0.6~0.7Mpa，流量: ≥0.75m3/min | 压力: 0.6~0.7Mpa，流量: ≥0.75m3/min | 压力: 0.6~0.7Mpa，流量: ≥0.75m3/min | 压力: 0.6~0.7Mpa，流量: ≥0.75m3/min |

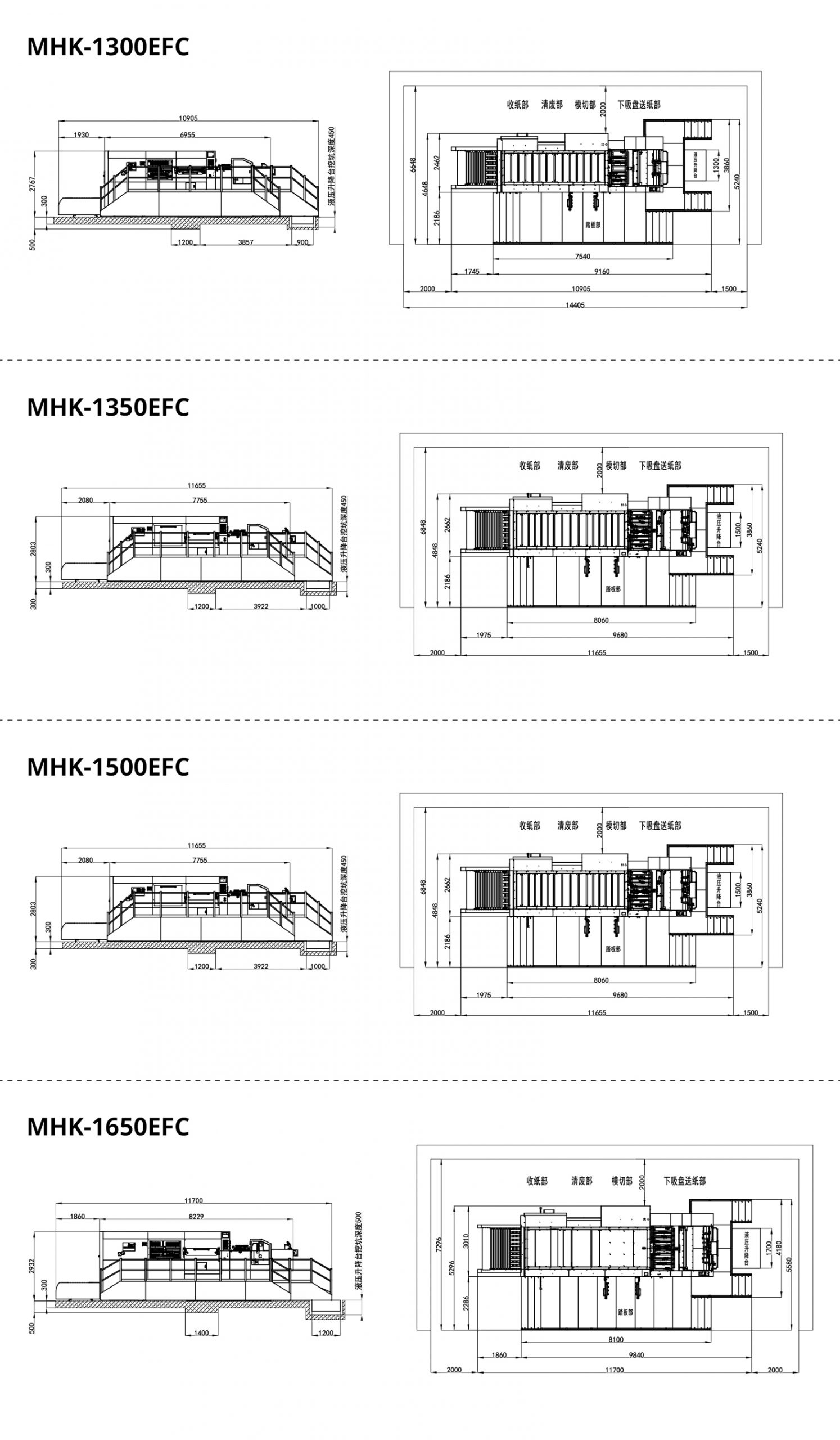

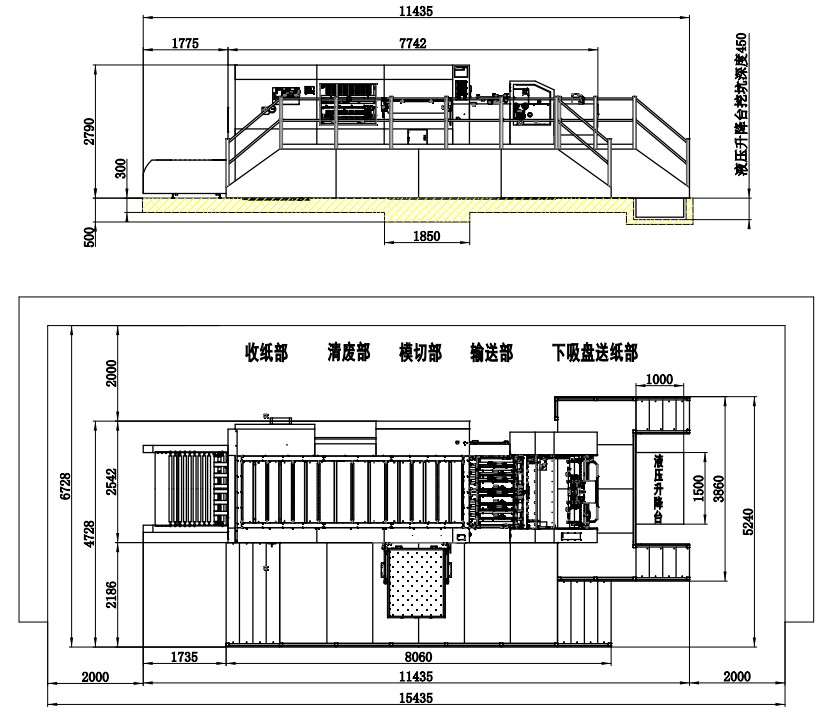

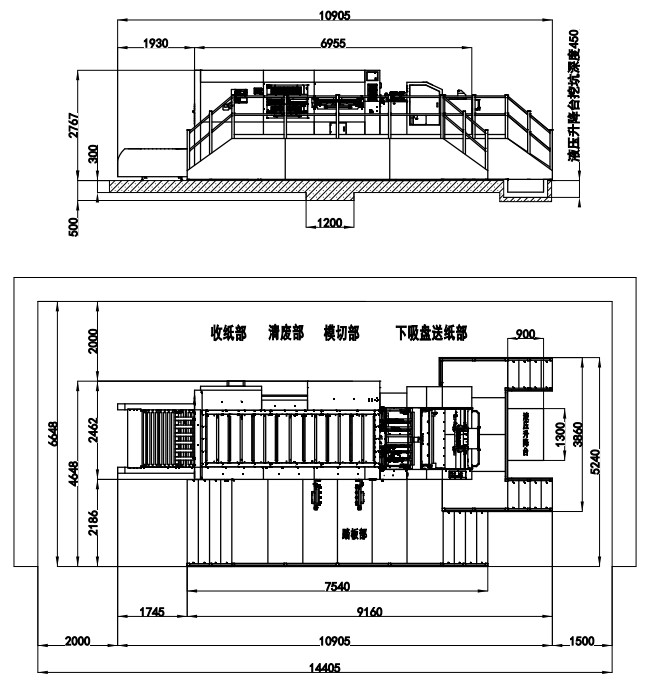

平面图
