MHC 1100F/1300F/1500F/1650F/1900F
全自动前沿送纸平压平模切机(F系列)




特点介绍

前沿送纸部

高速精密前沿送纸装置可稳定输送各种类型和品质的瓦楞纸，适应性强，工作范围广。
特殊的聚乙酯送纸胶轮配合栅栏托纸和气垫确保碍重翘曲纸板输送和纸板的精准到位。
变频吸风量微调装置以适应从F到五层不同厚度瓦楞的送纸要求。

输纸台侧定位部

左右各一套侧定位推归，保证纸板侧定位精准。
输纸步距调整采用先进的不停机调节。
前挡前后位置可根据咬口尺寸作微调。

同步带传动，间歇机构

台湾高精度间歇分割器，长期使用也能保证较高的定位精度。

● MHC1100/1300/1500系列间歇机构同步带传动
● MHC1650/1900系列间歇机构链条传动

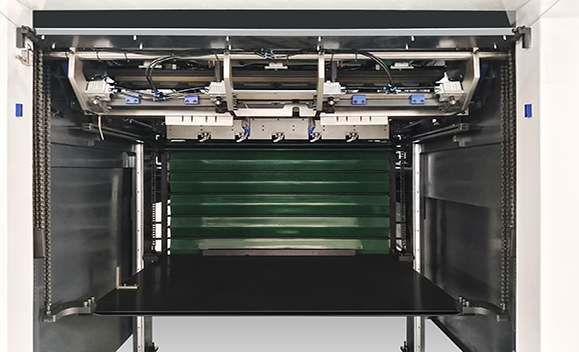

不停机卷帘式收纸部

卷帘式辅收纸架，可实现不停机收纸，收纸双向辅助吹风，手动取样机构，操作方便。

● MHC1300/1500/1650系列标配

自动供油系统

整机采用集中自动供油系统，确保传动部位不缺油。

配置项目

输纸部MHC-1100F/1300F/1500F/1650F/1900F
01、高速精密前沿送纸装置，送纸精度高，吸力强劲，不易打滑，可稳定输送各种类型的瓦楞纸〇
02、特殊的聚乙酯送纸胶轮配合栅栏式托纸架和气垫，确保厚重翘曲纸板输送顺畅和纸板的到位精准〇
03、变频吸风量微调装置，以适应从 F 到五层不同厚度瓦楞纸的送纸要求〇
04、气动侧推挡板(左右两侧)〇
05、左、右侧挡板可以独立位置调整也可同步调整。斜度前挡板前后、上下可微调，减少 纸堆下面纸张的压力，送纸更顺畅〇
06、左右侧定位推规，确保纸板侧定位精准〇
07、托板上下高度调节装置，按纸质和厚度调节，送纸更顺畅、稳定〇
08、前档板前后位置微调装置，可根据咬口尺寸微调〇
09、输纸步距不停机调节装置〇
模切部
01、球墨铸铁的主机体与左右墙板及上平台、下动台（MHC-1100F）〇
02、球墨铸铁的主机体与上平台、下动台（MHC-1300F/1500F/1650F/1900F）〇
03、进口蜗轮，蜗杆与 40cr 曲轴〇
04、模切底板和刀模板回转装置〇
05、电动调压装置，可通过 PLC 触摸屏按键实现压力的准确控制〇
06、整套进口阳极处理铝合金牙排及定位结构 5 组，每条牙排采用可调式牙排结构〇
07、进口主传动链条〇
08、进口间歇分割器〇
09、进口同步带、带轮传动（MHC-1100F）〇
10、主传动进口气动离合器刹车装置〇
11、日本 SMC 气压检测装置，气压过低报警提示〇
12、模切版框采用中心线快速定位的装置结构（MHC-1100F）〇
13、模切刀版与模切板框的联接采用抓钉螺母和螺丝形式，装入时采用中央定位系统，换版快捷、准确（MHC-1300F/1500F/1650F/1900F）〇
14、模切板框和模切下垫板采用日本 SMC 气量调节器锁定，避免上板框锁定安装不到位的情况，有效避免人为因素操作造成的损失〇
15、整机采用集中自动供油系统，确保传动部位不缺油〇
收纸部
01、可调机械式收纸毛刷压纸机构，帮助牙排卸纸并堆叠〇
02、收纸齐纸装置〇
03、上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷〇
04、插杆式辅收纸架，可实现不停机收纸（MHC-1100F）〇
05、收纸双向辅助吹风，手动取样机构，操作方便〇
06、不停机卷帘式收纸装置（MHC-1300F/1500F/1650F）〇
电气部
01、汇川 PLC 控制系统〇
02、模切部采用 10.4 英寸触摸显示屏〇
03、机器全部采用德国 Moeller 的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠〇
04、整机采用日本欧姆龙 Omron 的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定〇

注：此配置单只供参考，正式配置单以合同为准。标配：〇；选配：△

技术参数

型号MHC-1100FMHC-1300FMHC-1500FMHC-1650FMHC-1900F
最大纸张幅面1100×790mm1290×940mm1500×1100mm1650×1200mm1900×1400mm
最小纸张幅面470×450mm470×470mm470×470mm650×500mm650×550mm
最大模切幅面1070×770mm1280×920mm1480×1080mm1620×1180mm1870×1380mm
最大工作速度7000s/h5000s/h5000s/h4000s/h3500s/h
最小废边宽度12mm12mm12mm12mm12mm
最小咬纸宽度6-12mm6-12mm6-12mm6-12mm6-12mm
刀线高23.8mm23.8mm23.8mm23.8mm23.8mm
电力要求380V, 50HZ, 3PH380V, 50HZ, 3PH380V, 50HZ, 3PH380V, 50HZ, 3PH380V, 50HZ, 3PH
压缩空气泵空气压缩机排气量1.05m3/min，
12kg/cm2–用户自备		空气压缩机排气量1.05m3/min，
12kg/cm2–用户自备		空气压缩机排气量1.05m3/min，
12kg/cm2–用户自备		空气压缩机排气量1.05m3/min，
12kg/cm2–用户自备		空气压缩机排气量1.05m3/min，
12kg/cm2–用户自备
主电机功率11kw11kw15kw15kw18.5kw
最大工作压力300T300T300T300T300T
机器总重16T18T20T22T30T
整机尺寸7000×4250×2350mm7400×4510×2300mm8100×4710×2300mm8230×5140×2500mm8700×5880×2530mm
适用纸张范围≤7mm瓦楞纸，
E、B、C、A 和 AB 瓦楞纸		≤8.5mm瓦楞纸，
E、B、C、A 和 AB 瓦楞纸		≤8.5mm瓦楞纸，
E、B、C、A 和 AB 瓦楞纸		≤8.5mm瓦楞纸，
E、B、C、A 和 AB 瓦楞纸		≤8.5mm瓦楞纸，
E、B、C、A 和 AB 瓦楞纸

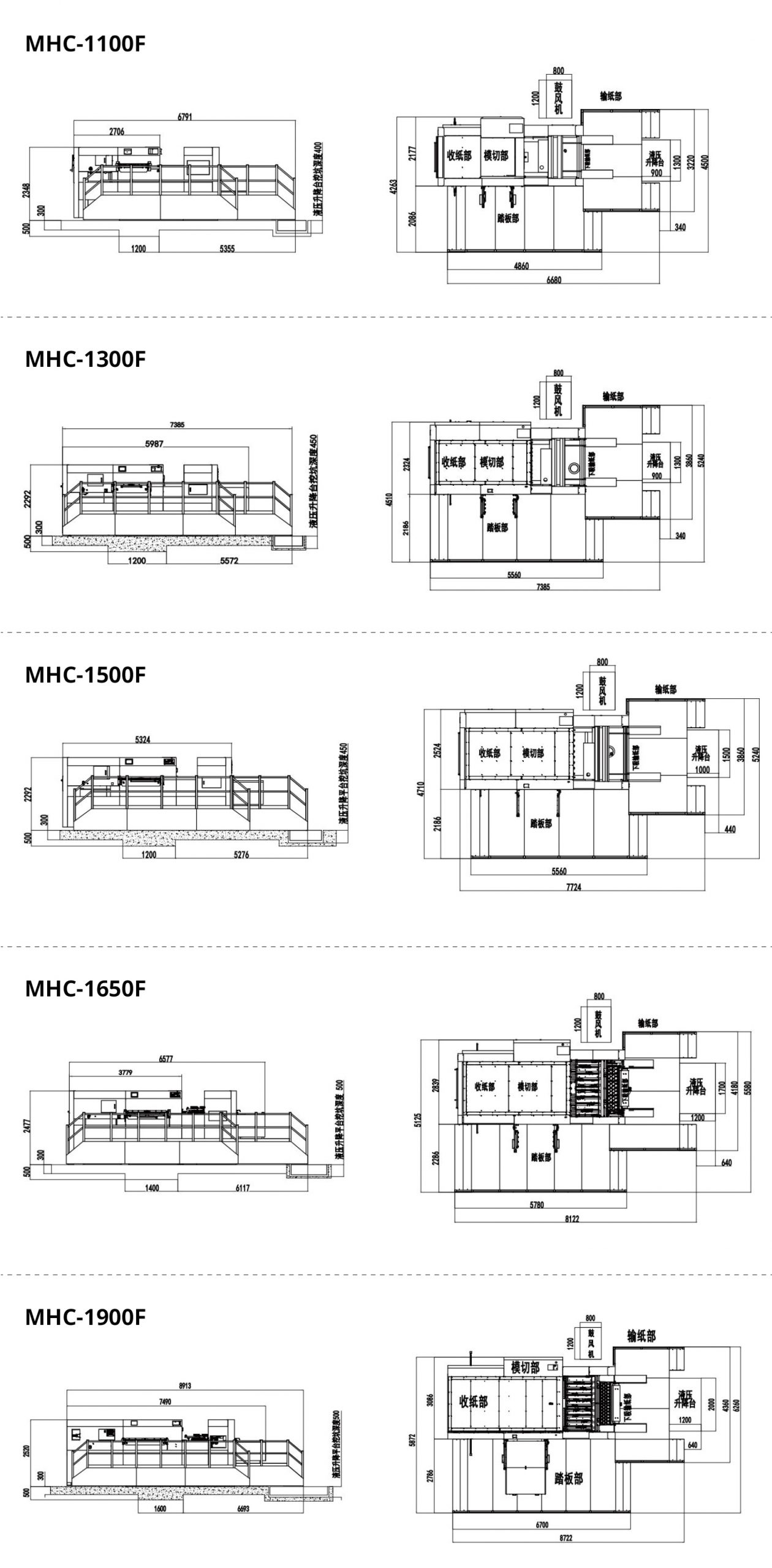

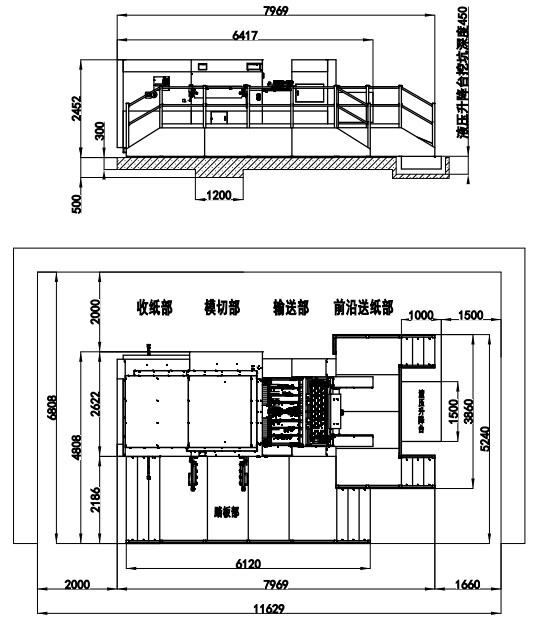

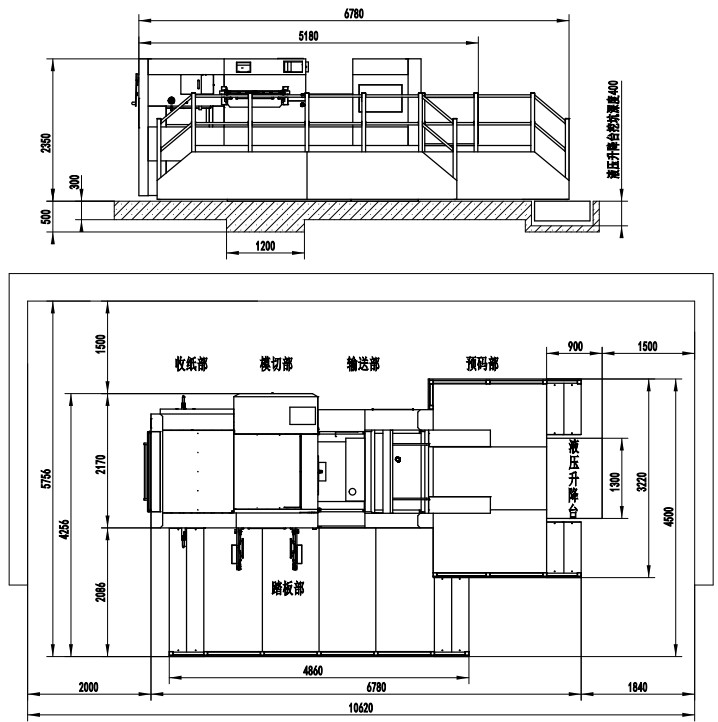

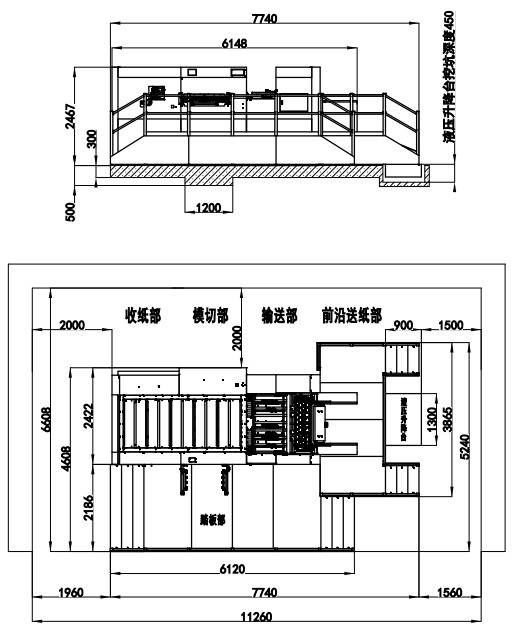

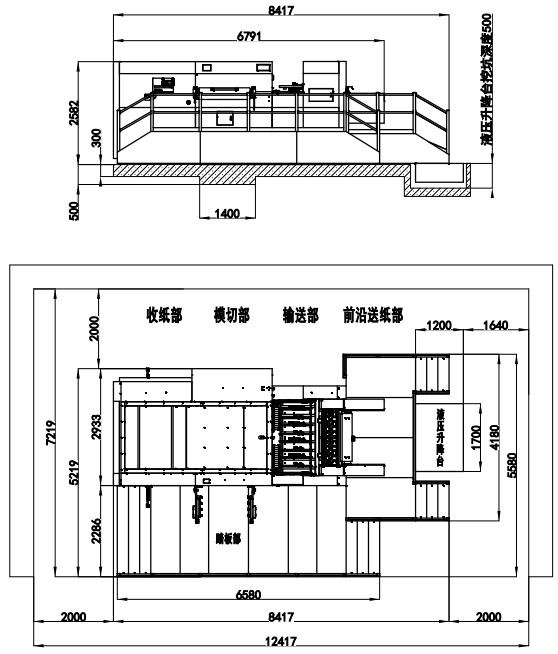

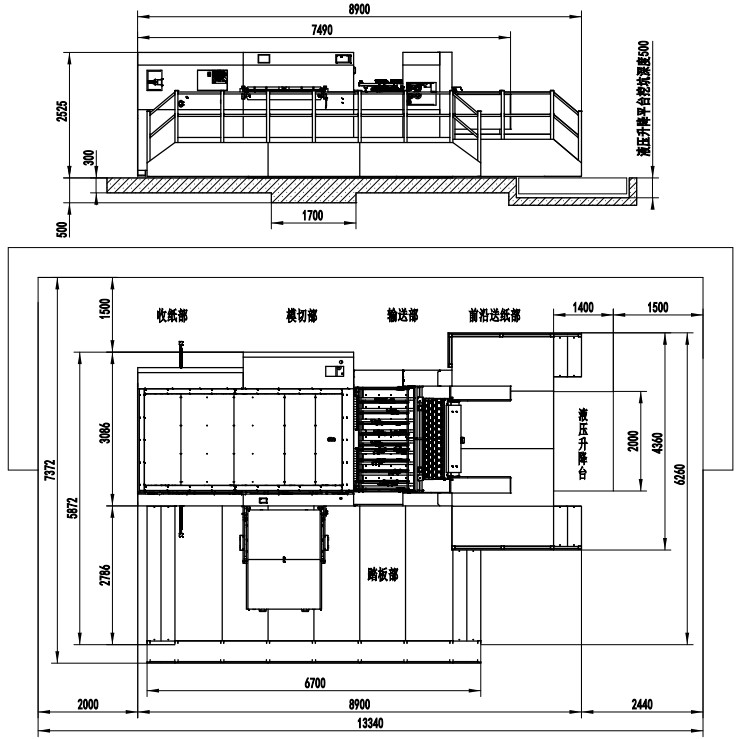

示意图
