MHC 1300EFC/1350EFC/1500EFC /1650EFC
全自动下吸盘带清废平压平模切机(EFC系列)
特点介绍

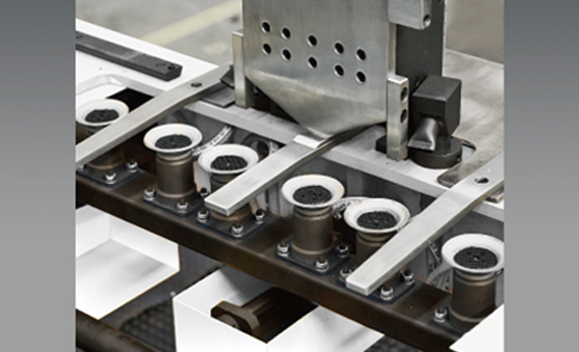

下吸盘送纸部
● 采用下吸盘式不停顿送纸方式。
● 气动式侧推挡板预先对纸堆推齐整理。
● 采用真空吸附方式将纸板送入压纸辊，不易刮花印刷表面。
输纸台侧定位部
● 左右各一套侧定位推归，保证纸板侧定位精准。
● 输纸步距调整采用先进的不停机调节。
● 前挡前后位置可根据咬口尺寸作微调。
同步带传动，间歇机构
进口高精度间歇分割器，长期使用也能保证较高的定位精度。
● MHC1300/1500系列间歇机构同步带传动
● MHC1650系列间歇机构链条传动
清废部
● 采用三框清废机构。
● 中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率。

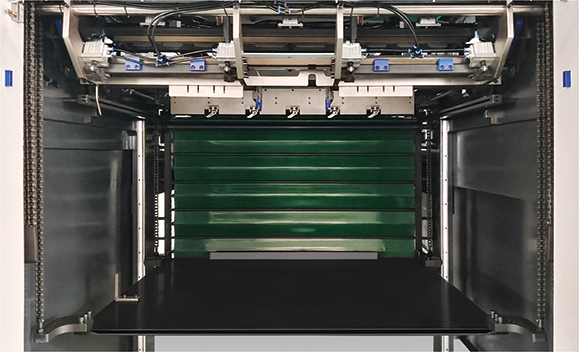

不停机卷帘式收纸部
● 1300/1500/1650系列标配
电控部
本机采用德国穆勒、日本欧姆龙电器元件，操作简易，保养维护方便。
德国真空泵
德国BECKER无油式吹吸两用真空泵。
自动供油系统
整机采用集中自动供油系统，确保传动部位不缺油。
配置项目
| 输纸部 | MHC-1300EFC/1350EFC/1500EFC/1650EFC |
| 01、高精密下吸盘送纸飞达，底部飞达不停顿式的吸嘴，采用真空吸附方式将纸板送入压纸辊，不易刮花印刷表面 | 〇 |
| 02、电动侧推挡板及气动齐纸装置（右侧） | 〇 |
| 03、电动控制送纸辊 | 〇 |
| 04、压纸片及前挡规，双张检测装置反应准确 | 〇 |
| 05、前挡勾板调节装置，纸板弯曲上下可调整 | 〇 |
| 06、输纸步距不停机调节装置 | 〇 |
| 07、前档板前后位置微调装置，可根据咬口尺寸微调 | 〇 |
| 08、左右侧定位推规，确保纸板侧定位精准 | 〇 |
| 09、德国贝克品牌吹吸两用真空泵 | 〇 |
| 模切部 | |
| 01、整机铸件采用QT-700-2球墨铸铁 | 〇 |
| 02、进口蜗轮，蜗杆与 40cr 曲轴 | 〇 |
| 03、整套进口阳极处理铝合金牙排及定位结构，每条牙排采用可调式牙排结构 | 〇 |
| 04、进口主传动链条 | 〇 |
| 05、进口间歇分割器 | 〇 |
| 06、进口同步带、带轮传动 | 〇 |
| 07、主传动进口气动离合器刹车装置 | 〇 |
| 08、压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制 | 〇 |
| 09、模切压力采用变形测量器直接精确测量，并在人机界面上显示 | 〇 |
| 10、模切底板和刀模板回转装置 | 〇 |
| 11、模切刀版与模切板框的联接采用抓钉螺母和螺丝形式，装入时采用中央定位系统，换版快捷、准确 | 〇 |
| 12、模切板框和模切下垫板采用日本SMC气量调节器锁定，避免上板框锁定安装不到位的情况，有效避免人为因素操作造成的损失 | 〇 |
| 13、日本SMC气压检测装置，气压过低报警提示 | 〇 |
| 14、配备储气罐，确保整机气压稳定 | 〇 |
| 15、整机采用集中自动供油系统，确保传动部位不缺油 | 〇 |
| 清废部 | |
| 01、上清废传动机构 | 〇 |
| 02、上清废框抬起装置，可任意选择是否使用清废功能 | 〇 |
| 03、中间清废阴模传动机构 | 〇 |
| 04、下清废传动机构 | 〇 |
| 05、中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率 | 〇 |
| 收纸部 | |
| 01、卷帘式辅收纸架，可实现不停机收纸 | 〇 |
| 02、高堆收纸台升降装置，收纸结构可整堆纸拉出机外（高堆收纸专用） | 〇 |
| 03、收纸齐纸装置 | 〇 |
| 04、上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷 | 〇 |
| 05、弹簧链条调节装置，调节弹簧链条涨紧后，可减少牙排转向的惯量冲击，并保持链条的均衡涨紧度 | 〇 |
| 电气部 | |
| 01、自主研发的PLC控制系统 | 〇 |
| 02、模切部采用10.4英寸触摸显示屏 | 〇 |
| 03、整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠 | 〇 |
| 04、整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定 | 〇 |
注：此配置单只供参考，正式配置单以合同为准。标配：〇；选配：△
技术参数
| 型号 | MHC-1300EFC | MHC-1350EFC | MHC-1500EFC | MHC-1650EFC |
| 最大纸张幅面 | 1290×940mm | 1350×1100mm | 1500×1100mm | 1650×1200mm |
| 最小纸张幅面 | 470×450mm | 470×450mm | 470×450mm | 550×500mm |
| 最大模切幅面 | 1280×920mm | 1330×1080mm | 1480×1080mm | 1620×1180mm |
| 最小废边宽度 | 10-18mm | 10-18mm | 10-18mm | 10-18mm |
| 叼口空白 | 9-17mm | 9-17mm | 9-17mm | 9-17mm |
| 刀线高 | 23.8mm | 23.8mm | 23.8mm | 23.8mm |
| 板框内版尺寸 | 1310×948mm | 1360×1118mm | 1510×1118mm | 1682×1219mm |
| 适用纸张范围 | ≤8.5mm瓦楞纸， E、B、C、A 和 AB 瓦楞纸 | ≤8.5mm瓦楞纸， E、B、C、A 和 AB 瓦楞纸 | ≤8.5mm瓦楞纸， E、B、C、A 和 AB 瓦楞纸 | ≤8.5mm瓦楞纸， E、B、C、A 和 AB 瓦楞纸 |
| 模切精度 | ≤±0.15mm | ≤±0.15mm | ≤±0.15mm | ≤±0.2mm |
| 最大工作压力 | 400T | 400T | 400T | 400T |
| 最大工作速度 | 5500s/h | 5500s/h | 5500s/h | 4500s/h |
| 最大收纸堆高(含托板) | 1400mm | 1400mm | 1400mm | 1400mm |
| 主电机功率 | 11kw | 15kw | 15kw | 18.5kw |
| 满载功率 | 21kw | 26kw | 26kw | 30kw |
| 气源要求 | 压力: 0.6-0.7MPa，流量: ≥0.37m³/min | 压力: 0.6-0.7MPa，流量: ≥0.37m³/min | 压力: 0.6-0.7MPa，流量: ≥0.37m³/min | 压力: 0.6-0.7MPa，流量: ≥0.75m³/min |
| 机器总重 | 21T | 22T | 23T | 25T |
| 整机尺寸 | 8916×5240×2467mm | 9516×5240×2452mm | 9516×5240×2452mm | 9869×5580×2582mm |

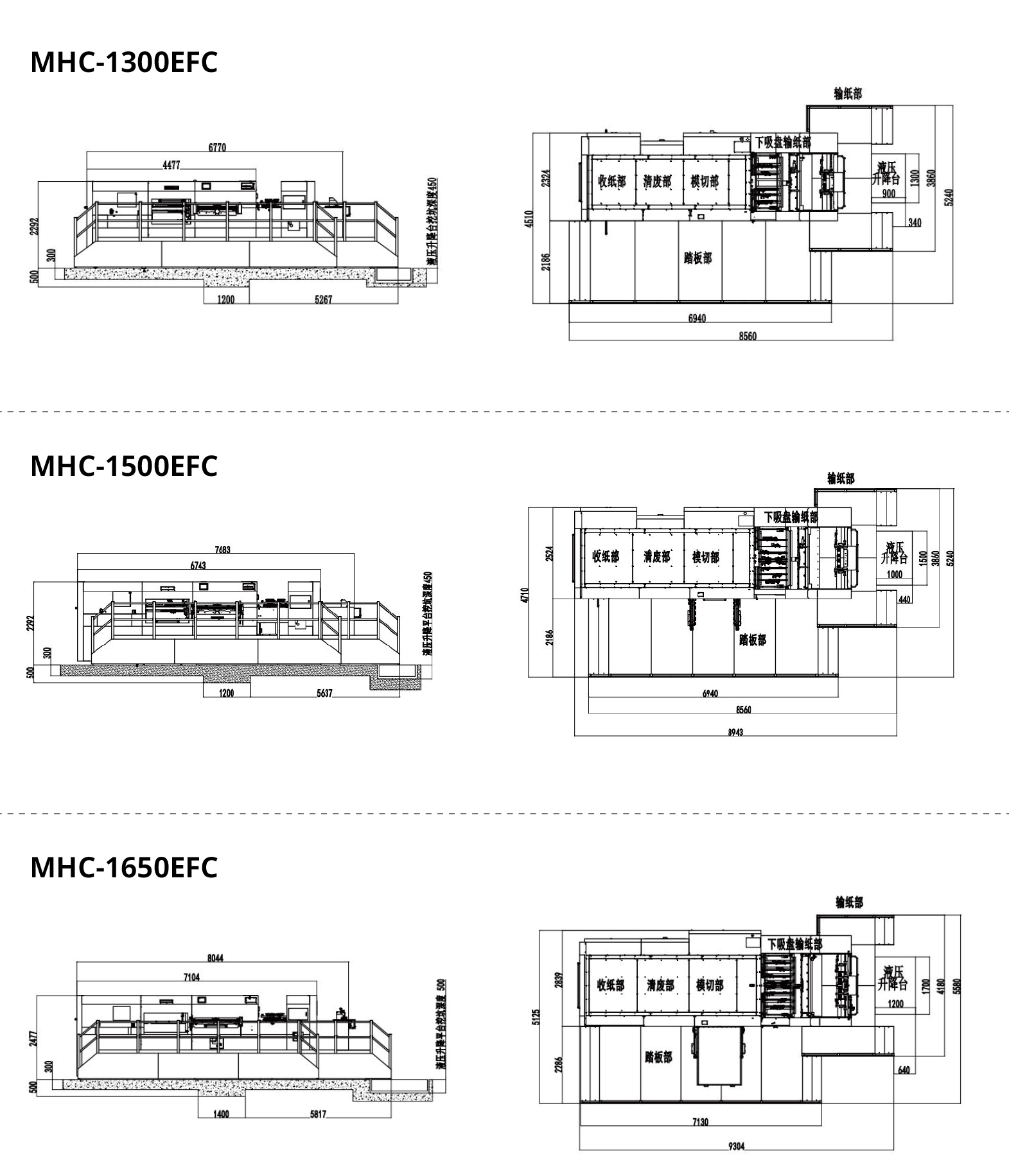

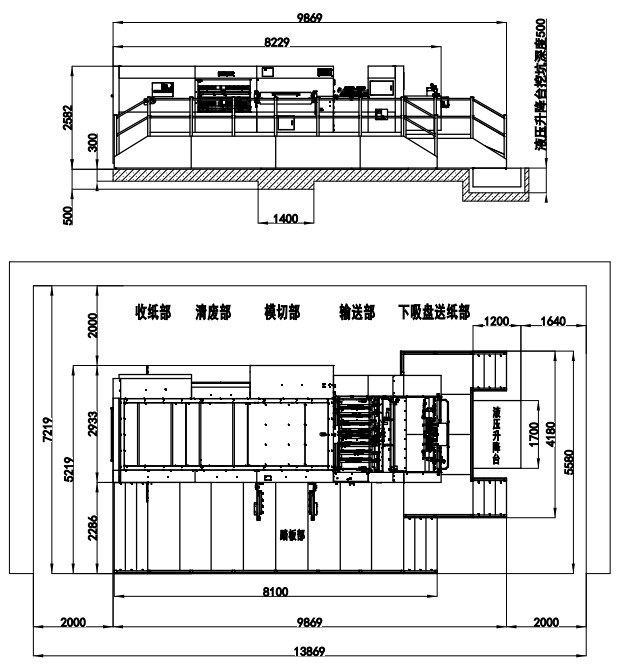

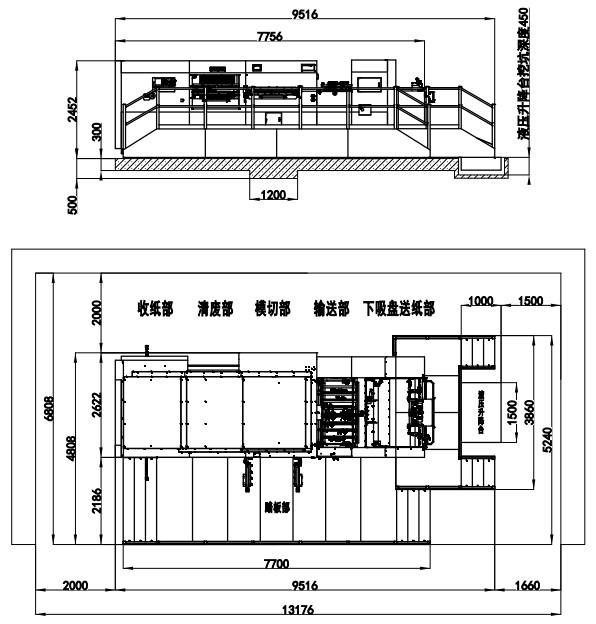

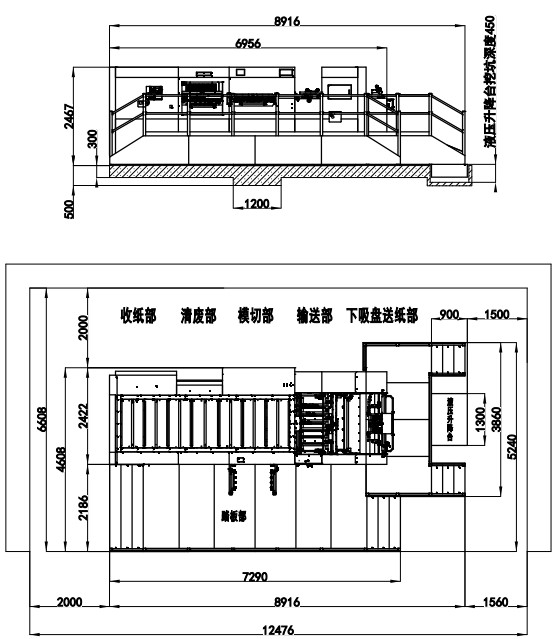

示意图
