MHC 1060AR
全自动热压平压平模切机(重型、深压纹)
特点介绍
MHC-1060AR全自动热压平压平模切机（重型、深压纹）是纸盒、纸箱、商标等各种纸质包装装潢用品具有热压（深压纹）模切压痕两用功能、冷压凹凸的关键设备。
本机采用高精度间歇结构，气动锁版、气动离合、过载保护、自动调压等独特的传动机构设计，确保设备高速平稳运行。同时本机装备有预码纸机构、副收纸机构、手动取样等实用可靠的机构，使本机在使用过程中可充分发挥工作效率。本机电器元件和传动元件采用国际知名品牌，确保使用过程的模切精度和运转可靠性。采用人机界面检测设备工作状况、显示故障位置、排除方法及相关帮助信息，充分实现人机交流。
局部介绍
飞达
高速送纸飞达头，可根据纸张情况自由调整。
输纸台
采用气弹簧辅助动力，到位减速机构装置，与压纸框配备整体调节压纸轮装置，方便快速调节。
同步带传动，间歇机构
进口高精度间歇分割器，长期使用也能保证较高的定位精度。
蜂窝板
20 温区独立控制系统，有效控制加热板的加热温度。确保整个加热系统温度控制更加均衡、稳定。最大烫金压力可达600吨。
主机冷却润滑机构
自动泵油循环冷却装置，确保主机长时间高速运转的润滑，保持主机润滑油正常温度。

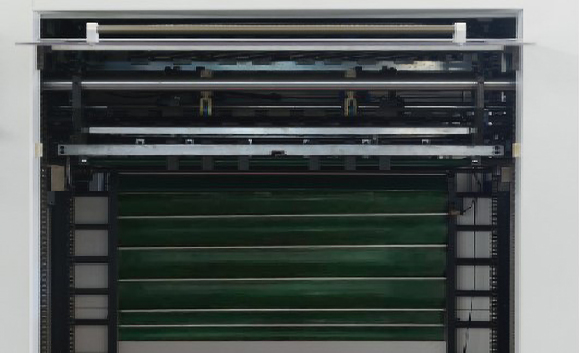

不停机卷帘式收纸
无需任何操作，主、副收纸装置自动切换，大大提升工作效率。
自动供油系统
整机采用集中自动供油系统，确保传动部位不缺油。
配置项目
| 输纸部 | MHC-1060AR |
| 01、不停机高速送纸部 | 〇 |
| 02、鱼鳞式强力吸纸飞达头，4 吸 4 送，吸头可配合纸张的变形状况调试各种吸纸角度 | 〇 |
| 03、可调式吸风筒，吸头及分气阀超硬合金处理 | 〇 |
| 04、3 道飞达头防撞装置 | 〇 |
| 05、横向分纸吹风装置 | 〇 |
| 06、主、副堆纸台不停车交替，飞达不停机操作 | 〇 |
| 07、主给纸堆电动左右微调装置 | 〇 |
| 08、预堆纸装置配置轨道使操作人员可准确方便地将纸堆送入飞达 | 〇 |
| 09、纸张对位调节装置，能够在不停机的状态下对纸张到达前规距离进行手动调整 | 〇 |
| 10、大斜面输纸台，适合于薄纸与弯曲纸张的高速输送 | 〇 |
| 11、推拉两用侧规，操作侧、传动侧各一套。侧规可在推拉规间调节以满足不同纸张需求 | 〇 |
| 12、侧规、前规纸张光电检测 | 〇 |
| 13、纸张输送到前规减速机构 | 〇 |
| 14、机电式双张检测器 | 〇 |
| 15、进口输纸皮带及不锈钢传送板 | 〇 |
| 16、输纸框气动抬起装置 | 〇 |
| 17、单点离合器：输送部与主机部能够随时分离和同步结合，简化和方便了操作顺序。无论打样、试压力等都能随心所欲地分离及合上输送部 | 〇 |
| 18、PLC 及电子凸轮控制整机的时序 | 〇 |
| 19、德国贝克品牌吹吸两用真空泵 | 〇 |
| 模切部 | |
| 01、整机铸件采用QT-700-2球墨铸铁 | 〇 |
| 02、进口蜗轮，蜗杆与 40cr 曲轴 | 〇 |
| 03、整套进口阳极处理铝合金牙排及定位结构，每条牙排采用可调式牙排结构 | 〇 |
| 04、进口主传动链条 | 〇 |
| 05、进口间歇分割器 | 〇 |
| 06、进口同步带、带轮传动 | 〇 |
| 07、主传动进口气动离合器刹车装置 | 〇 |
| 08、压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制 | 〇 |
| 09、模切压力采用变形测量器直接精确测量，并在人机界面上显示 | 〇 |
| 10、模切底板和刀模板回转装置 | 〇 |
| 11、模切刀版与模切板框的联接采用抓钉螺母和螺丝形式，装入时采用中央定位系统，换版快捷、准确 | 〇 |
| 12、模切板框和模切下垫板采用日本SMC气量调节器锁定，避免上板框锁定安装不到位的情况，有效避免人为因素操作造成的损失 | 〇 |
| 13、日本SMC气压检测装置，气压过低报警提示 | 〇 |
| 14、配备储气罐，确保整机气压稳定 | 〇 |
| 15、20温区独立控制系统，有效控制加热板的加热温度，确保整个加热系统温度控制更加均衡、稳定 | 〇 |
| 16、整机采用集中自动供油系统，确保传动部位不缺油 | 〇 |
| 17、自动泵油循环冷却装置，确保主机长时间高速运转的润滑，保持主机润滑油正常温度 | 〇 |
| 收纸部 | |
| 01、卷帘式辅收纸架，可实现不停机收纸 | 〇 |
| 02、可调机械式收纸毛刷压纸机构，帮助牙排卸纸并堆叠 | 〇 |
| 03、收纸齐纸装置 | 〇 |
| 04、上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷 | 〇 |
| 05、收纸双向辅助吹风，手动取样机构，操作方便 | 〇 |
| 06、弹簧链条调节装置，调节弹簧链条涨紧后，可减少牙排转向的惯量冲击，并保持链条的均衡涨紧度 | 〇 |
| 电气部 | |
| 01、自主研发的PLC控制系统 | 〇 |
| 02、模切部采用10.4英寸触摸显示屏 | 〇 |
| 03、整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠 | 〇 |
| 04、整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定 | 〇 |
注：此配置单只供参考，正式配置单以合同为准。标配：〇；选配：△
技术参数
| 型号 | MHC-1060AR |
| 最大用纸幅面 | 1080×780mm |
| 最小用纸幅面 | 400×350mm |
| 最大模切幅面 | 1060×760mm |
| 最大热压幅面 (凹凸/深压纹) | 1060×760mm |
| 叼口空白 | 9-17mm |
| 刀线高 | 23.8mm |
| 板框内版尺寸 | 1120×786mm |
| 纸张规格 | 80~2000g/m2 卡纸，0.1~2mm 卡纸，≤4mm 瓦楞纸 |
| 模切精度 | ≤±0.1mm |
| 热压精度 (凹凸/深压纹) | ≤±0.1mm |
| 最大工作压力 | 600T |
| 最大工作速度 | 7500s/h (模切)；7500s/h (热压) |
| 最大给纸高度 | 1600mm (含木托板) |
| 最大收纸高度 | 1400mm (含木托板) |
| 电加热系统 | 20温区，40-180℃可调 |
| 整机尺寸 | 6300×4306×2350mm(L×W×H) (长含预上纸轨道；宽含脚踏板) |
| 机器总重 | 19T |
| 主电机功率 | 15kw |
| 满载功率 | 35kw |
| 气源要求 | 压力: 0.6~0.7Mpa，流量: ≥0.37m3/min |

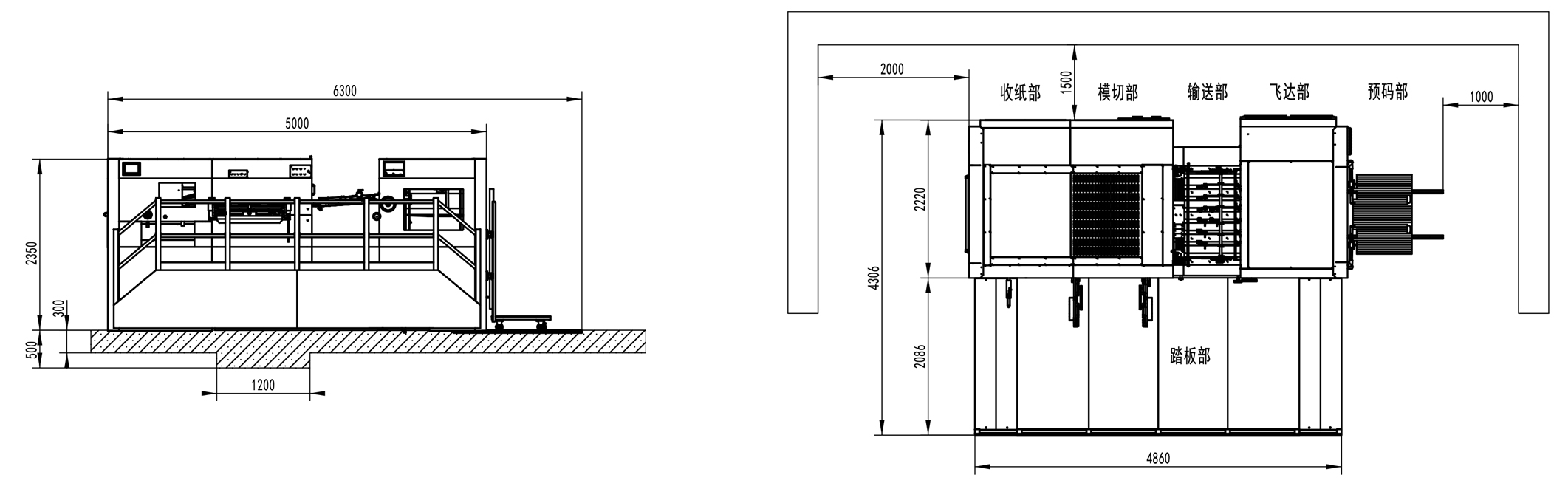

平面图
