MHK 1180FC
全自动前沿送纸带清废平压平模切机 (三框四边清废、高堆卷帘式收纸)
特点介绍
前沿送纸部
● 高速精密前沿送纸装置可稳定输送各种类型和品质的瓦楞纸，适应性强，工作范围广。
● 特殊的聚乙脂送纸胶轮配合栅栏式托纸架和气垫确保厚重翘曲纸板输送顺畅和纸板的精准到位。
● 变频吸风量微调装置以适应从F到五层不同厚度瓦楞纸的送纸要求。
输纸台侧定位部
● 左右各一套侧定位推规，保证纸板侧定位精准。
● 输纸步距调整采用先进的不停机调节。
● 前挡前后位置可根据咬口尺寸作微调。
同步带装置

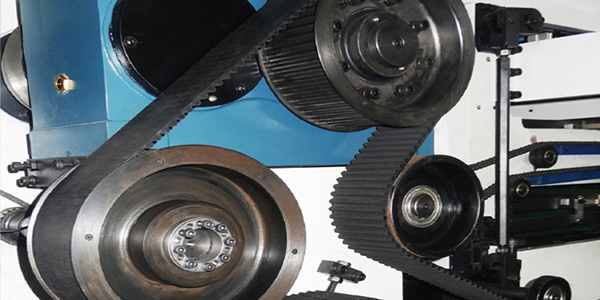

● 进口同步带，带轮传动。
● 进口间歇分割器。
● 进口扭力限制过载保护器。

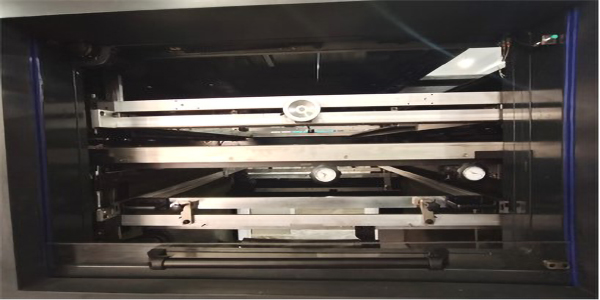

清废部（三框、四边清废）
● 上清废传动机构。
● 上清废框抬起装置，可任意选择是否使用清废功能。
● 中间清废阴模传动机构。
● 下清废传动机构。
● 中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率。
叼口清废装置
叼口部分废边通过此装置剥离并且输送到机器外部，从而完成四边清废。

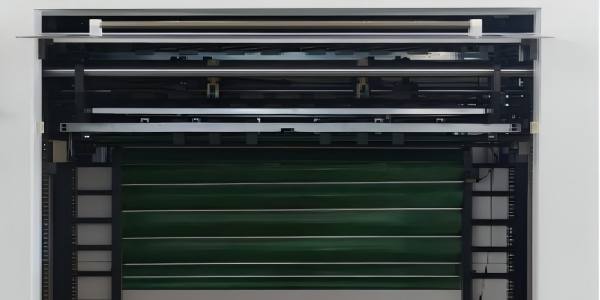

高堆卷帘式不停机副收纸部
无需任何操作，主、副收纸装置自动切换，大大提升工作效率。
自动供油系统
整机采用集中自动供油系统，确保传动部位不缺油。
配置项目
| 输纸部 | MHK-1180FC |
| 01、高速精密前沿送纸装置，送纸精度高，吸力强劲，不易打滑，可稳定输送各种类型的瓦楞纸 | 〇 |
| 02、特殊的聚乙酯送纸胶轮配合栅栏式托纸架和气垫，确保厚重翘曲纸板输送顺畅和纸板的到位精准 | 〇 |
| 03、变频吸风量微调装置，以适应从 F 到五层不同厚度瓦楞纸的送纸要求 | 〇 |
| 04、电动侧推挡板(左右两侧) | 〇 |
| 05、左、右侧挡板可以独立位置调整也可同步调整。斜度前挡板前后、上下可微调，减少纸堆下面纸张的压力，送纸更顺畅 | 〇 |
| 06、左右侧定位推规，确保纸板侧定位精准 | 〇 |
| 07、托板上下高度调节装置，按纸质和厚度调节，送纸更顺畅、稳定 | 〇 |
| 08、前档板前后位置微调装置，可根据咬口尺寸微调 | 〇 |
| 09、输纸步距不停机调节装置 | 〇 |
| 模切部 | |
| 01、整机铸件采用QT-700-2球墨铸铁 | 〇 |
| 02、进口蜗轮，蜗杆与 40cr 曲轴 | 〇 |
| 03、整套进口阳极处理铝合金牙排及定位结构，每条牙排采用可调式牙排结构 | 〇 |
| 04、进口主传动链条 | 〇 |
| 05、牙排伺服后定位。牙排后定位采用伺服控制系统，可通过PLC触摸屏按键实现调节每条牙排的准确精度，确保牙排精度，永久性达到±0.075mm精度（专利产品） | 〇 |
| 06、进口间歇分割器 | 〇 |
| 07、进口同步带，带轮传动 | 〇 |
| 08、进口过载扭力限制保护器 | 〇 |
| 09、主传动进口气动离合器刹车装置 | 〇 |
| 10、压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制 | 〇 |
| 11、模切底板和刀模板回转装置 | 〇 |
| 12、模切刀版与模切板框的联接采用抓钉螺母和螺丝形式，装入时采用中央定位系统，换版快捷、准确 | 〇 |
| 13、模切板框和模切下垫板采用日本SMC气量调节器锁定，避免上板框锁定安装不到位的情况，有效避免人为因素操作造成的损失 | 〇 |
| 14、西门子（茵梦达）品牌主电机传动 | 〇 |
| 15、日本SMC气压检测装置，气压过低报警提示 | 〇 |
| 16、配备储气罐，确保整机气压稳定 | 〇 |
| 17、整机采用集中自动供油系统，确保传动部位不缺油 | 〇 |
| 清废部（三框、四边清废） | |
| 01、上清废传动机构 | 〇 |
| 02、上清废框抬起装置，可任意选择是否使用清废功能 | 〇 |
| 03、中间清废阴模传动机构 | 〇 |
| 04、下清废传动机构 | 〇 |
| 05、中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率 | 〇 |
| 06、叼口清废装置可将叼口废边自动输送到机外，配合清废滑道，可自动滑入主清废通道 | 〇 |
| 收纸部 | |
| 01、卷帘式辅收纸架，可实现不停机收纸 | 〇 |
| 02、高堆收纸台升降装置，收纸结构可整堆纸拉出机外（高堆收纸专用） | 〇 |
| 03、收纸齐纸装置 | 〇 |
| 04、上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷 | 〇 |
| 05、弹簧链条调节装置，调节弹簧链条涨紧后，可减少牙排转向的惯量冲击，并保持链条的均衡涨紧度 | 〇 |
| 电气部 | |
| 01、整机采用汇川PLC控制系统 | 〇 |
| 02、模切部采用德国西门子10.4英寸触摸显示屏 | 〇 |
| 03、整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠 | 〇 |
| 04、整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定 | 〇 |
注：此配置单只供参考，正式配置单以合同为准。标配：〇；选配：△
技术参数
| 型号 | MHK-1180FC |
| 最大纸张幅面 | 1180×1050mm |
| 最小纸张幅面 | 400×360mm |
| 最大模切幅面 | 1150×1000mm |
| 最小废边宽度 | 10-18mm |
| 叼口空白 | 9-17mm |
| 刀线高 | 23.8mm |
| 板框内版尺寸 | 1230×1028mm |
| 纸张规格 | ≤7mm 瓦楞纸，E、B、C、A 和 AB 瓦楞纸 |
| 模切精度 | ≤±0.1mm |
| 最大工作速度 | 7000s/h |
| 最大工作压力 | 400T |
| 最大收纸高度 (高堆卷帘式收纸) | 1400mm (含木托板) |
| 整机尺寸 (高堆卷帘式收纸) | 7500×5240×2450mm(L×W×H) (宽含脚踏板) |
| 机器总重 | 21T |
| 主电机功率 | 11kw |
| 满载功率 | 23kw |
| 气源要求 | 压力: 0.6~0.7Mpa，流量: ≥0.37m3/min |
