MHK 1050ACE
全自动清废平压平模切机（清四边、重型）
特点介绍
MHK-1050ACE/1350ACE全自动清废平压平模切机主要用于印刷包装工业中的纸盒、纸箱、商标的模切、压痕和冷压凹凸等，特别是各种高级精细的印刷品，如烟盒、酒盒、礼品盒、小家电盒、化妆品盒等，均可以在本机上进行模切凹凸压痕，以获得富于立体感、精致美观的印刷制品。
局部介绍
飞达
高速送纸飞达头，可根据纸张情况自由调整。
输纸台
采用气弹簧辅助动力，到位减速机构装置，与压纸框配备整体调节压纸轮装置，方便快速调节。
模切钢板微调装置
15mm模切钢板垫板配备5mm组合式下垫板中心定位结构+/-0.9mm纵横向微调装置, 换版快捷简单, 减少补版作业时间。
牙排后定位伺服控制系统
牙排后定位采用伺服控制系统，可通过PLC触摸屏按键实现调节每条牙排的准确精度，确保牙排精度，永久性达到±0.075mm精度（专利产品）。
同步带传动，间歇机构
进口高精度间歇分割器，长期使用也能保证较高的定位精度。
主机冷却润滑机构
自动泵油循环冷却装置，确保主机长时间高速运转的润滑，保持主机润滑油正常温度。
清废部
中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板， 提高换板效率。
叼口清废装置
叼口部分废边通过此装置剥离并且输送到机器外部，从而完成四边清废。
收纸部
卷帘式辅收纸架，可实现不停机收纸，收纸双向辅助吹风，手动取样机构，操作方便。
电控部
本机采用德国穆勒、日本欧姆龙电器元件，操作简易，保养维护方便。
德国真空泵
德国BECKER无油式吹吸两用真空泵。
自动供油系统
整机采用集中自动供油系统，确保传动部位不缺油。
配置项目
| 输纸部 | MHK-1050ACE |
| 01、不停机高速送纸部 | 〇 |
| 02、鱼鳞式强力吸纸飞达头，4 吸 4 送，吸头可配合纸张的变形状况调试各种吸纸角度 | 〇 |
| 03、可调式吸风筒，吸头及分气阀超硬合金处理 | 〇 |
| 04、3 道飞达头防撞装置 | 〇 |
| 05、横向分纸吹风装置 | 〇 |
| 06、主、副堆纸台不停车交替，飞达不停机操作 | 〇 |
| 07、主给纸堆电动左右微调装置 | 〇 |
| 08、预堆纸装置配置轨道使操作人员可准确方便地将纸堆送入飞达 | 〇 |
| 09、纸张对位调节装置，能够在不停机的状态下对纸张到达前规距离进行手动调整 | 〇 |
| 10、大斜面输纸台，适合于薄纸与弯曲纸张的高速输送 | 〇 |
| 11、推拉两用侧规，操作侧、传动侧各一套。侧规可在推拉规间调节以满足不同纸张需求 | 〇 |
| 12、侧规、前规纸张光电检测 | 〇 |
| 13、纸张输送到前规减速机构 | 〇 |
| 14、机电式双张检测器 | 〇 |
| 15、进口输纸皮带及不锈钢传送板 | 〇 |
| 16、输纸框气动抬起装置 | 〇 |
| 17、单点离合器：输送部与主机部能够随时分离和同步结合，简化和方便了操作顺序。无论打样、试压力等都能随心所欲地分离及合上输送部 | 〇 |
| 18、PLC 及电子凸轮控制整机的时序 | 〇 |
| 19、德国贝克品牌吹吸两用真空泵 | 〇 |
| 模切部 | |
| 01、整机铸件采用QT-700-2球墨铸铁 | 〇 |
| 02、进口蜗轮，蜗杆与 40cr 曲轴 | 〇 |
| 03、整套进口阳极处理铝合金牙排及定位结构，每条牙排采用可调式牙排结构 | 〇 |
| 04、进口主传动链条 | 〇 |
| 05、牙排后定位采用伺服控制系统，可通过PLC触摸屏按键实现调节每条牙排的准确精度，确保牙排精度，永久性达到±0.075mm精度（专利产品） | 〇 |
| 06、进口间歇分割器 | 〇 |
| 07、进口同步带、带轮传动 | 〇 |
| 08、进口过载扭力限制保护器 | 〇 |
| 09、主传动进口气动离合器刹车装置 | 〇 |
| 10、压力自动调节装置，可通过PLC触摸屏按键实现压力的准确控制 | 〇 |
| 11、模切压力采用变形测量器直接精确测量，并在人机界面上显示 | 〇 |
| 12、模切底板和刀模板回转装置 | 〇 |
| 13、15mm模切钢板垫板配备5mm组合式下垫板中心定位结构+/-0.9mm纵横向微调装置, 换版快捷、简单, 减少补版作业时间 | 〇 |
| 14、模切刀版与模切板框的联接采用抓钉螺母和螺丝形式，装入时采用中央定位系统，换版快捷、准确 | 〇 |
| 15、模切板框和模切下垫板采用日本SMC气量调节器锁定，避免上板框锁定安装不到位的情况，有效避免人为因素操作造成的损失 | 〇 |
| 16、西门子（茵梦达）品牌主电机传动 | 〇 |
| 17、日本SMC气压检测装置，气压过低报警提示 | 〇 |
| 18、配备储气罐，确保整机气压稳定 | 〇 |
| 19、整机采用集中自动供油系统，确保传动部位不缺油 | 〇 |
| 20、自动泵油循环冷却装置，确保主机长时间高速运转的润滑，保持主机润滑油正常温度 | 〇 |
| 清废部（三框、四边清废） | |
| 01、上清废传动机构 | 〇 |
| 02、上清废框抬起装置，可任意选择是否使用清废功能 | 〇 |
| 03、中间清废阴模传动机构 | 〇 |
| 04、下清废传动机构 | 〇 |
| 05、中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率 | 〇 |
| 06、叼口清废装置可将叼口废边自动输送到机外，配合清废滑道，可自动滑入主清废通道 | 〇 |
| 收纸部 | |
| 01、卷帘式辅收纸架，可实现不停机收纸 | 〇 |
| 02、可调机械式收纸毛刷压纸机构，帮助牙排卸纸并堆叠 | 〇 |
| 03、收纸齐纸装置 | 〇 |
| 04、上下极限开关光电检测，防止收纸台堆纸过高和纸张上卷 | 〇 |
| 05、收纸部可通过 7 英寸触摸屏调控整台机器 | 〇 |
| 06、收纸双向辅助吹风，手动取样机构，操作方便 | 〇 |
| 07、弹簧链条调节装置，调节弹簧链条涨紧后，可减少牙排转向的惯量冲击，并保持链条的均衡涨紧度 | 〇 |
| 电气部 | |
| 01、整机采用汇川PLC控制系统 | 〇 |
| 02、模切部采用德国西门子10.4英寸触摸显示屏 | 〇 |
| 03、整机采用德国Moeller的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠 | 〇 |
| 04、整机采用日本欧姆龙Omron的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定 | 〇 |
注：此配置单只供参考，正式配置单以合同为准。标配：〇；选配：△
技术参数
| 型 号 | MHK-1050ACE |
| 最大用纸幅面 | 1050×750mm |
| 最小用纸幅面 | 400×360mm |
| 最大模切幅面 | 1040×720mm |
| 叼口空白 | 9-17mm |
| 最小废边宽度 | 10-18mm |
| 刀线高 | 23.8mm |
| 板框内版尺寸 | 1140×755mm |
| 纸张规格 | 80~2000g/m2卡纸，0.1~2mm 卡纸，≤4mm 瓦楞纸 |
| 模切精度 | ≤±0.075mm |
| 最大工作压力 | 600T |
| 最大工作速度 | 7500s/h 模切 |
| 最大给纸堆高 | 1600mm(含木托板) |
| 最大收纸堆高 | 1400mm(含木托板) |
| 整机尺寸 | 7100×4317×2334mm(L×W×H)（长含预上纸轨道；宽含脚踏板） |
| 机器总重 | 19T |
| 主电机功率 | 15kw |
| 满载功率 | 21kw |
| 气源要求 | 压力: 0.6~0.7Mpa，流量: ≥0.37m3/min |
工艺流程

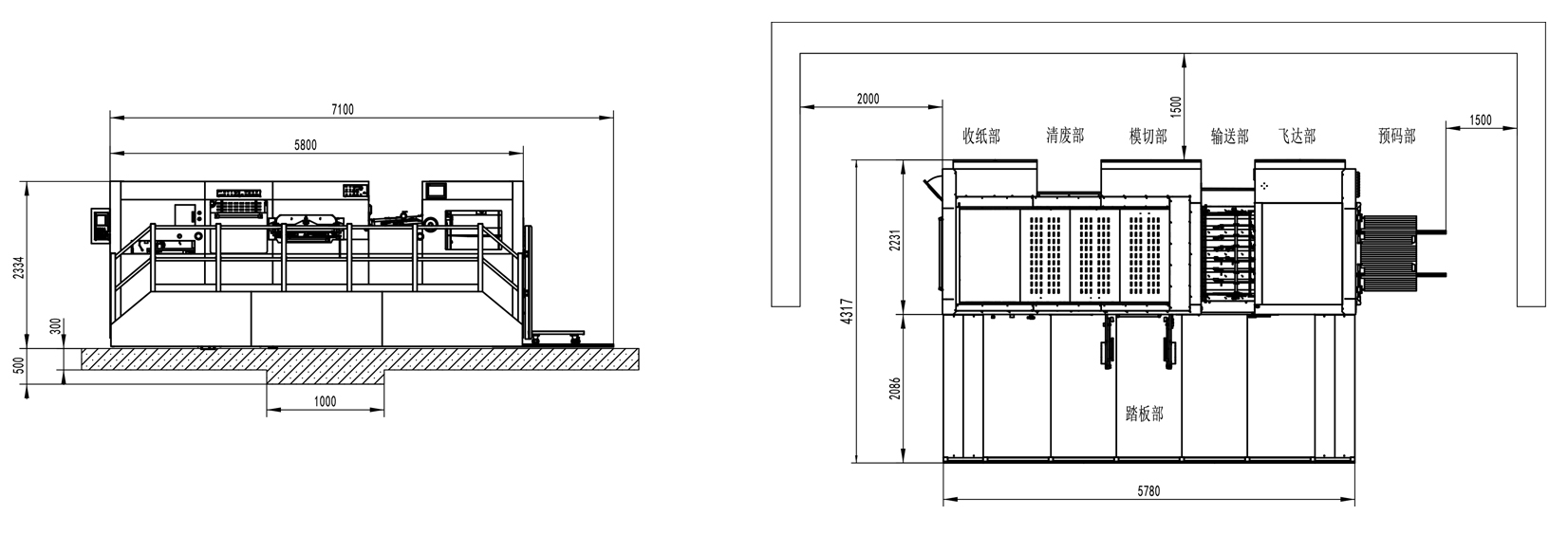

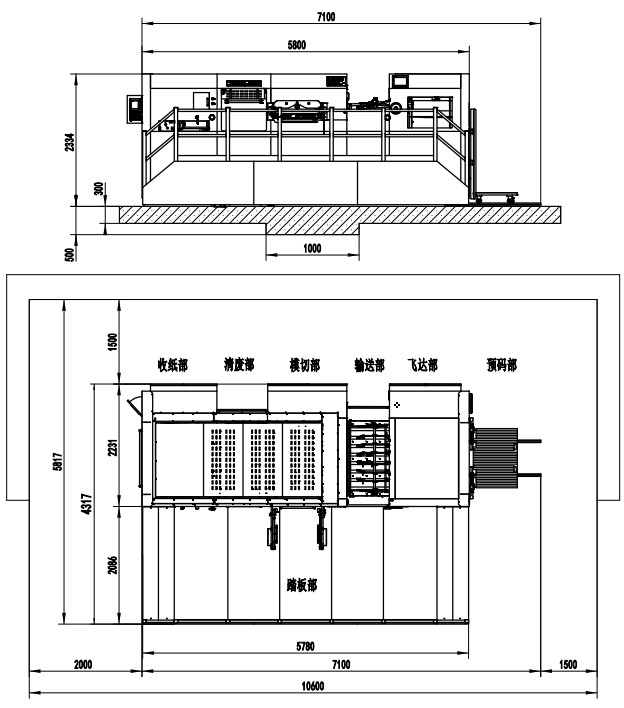

平面图
