SM 1100/1500/1700
伺服传动双螺旋高精密卷筒纸分切机
特点介绍
SM-1100/1500/1700伺服传动双螺旋高精密卷筒纸分切机是采用德国与意大利的先进技术，结合本公司高级工程师的丰富经验及领先的生产工艺，研发出的高效分切设备。本机采用双回转螺旋刀辊设计，分切的纸张裁切面光洁无毛边，无纸粉，切断精度高，可以直接上印刷机，降低了生产成本，提高了生产效率，是目前造纸业及印刷业中普遍采用的纸制品加工最理想的分切设备。
局部介绍

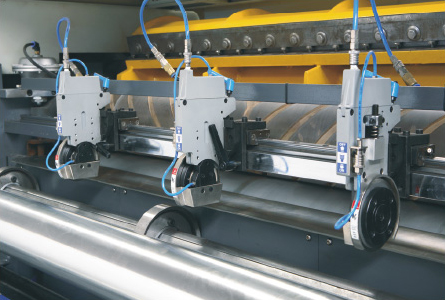

三组分条刀可供修边及对剖

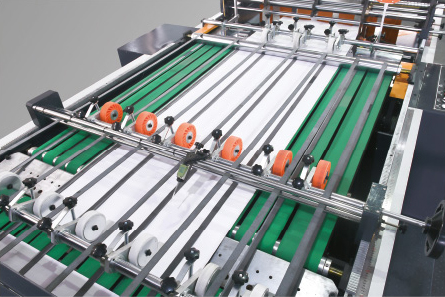

输送部
技术参数
| 型 号 | SM-1100/1500/1700 |
| 切纸形式 | 双回旋刀 |
| 纸张范围 | 100-1000gsm |
| 切断长度范围 | 450-1650mm |
| 切断精度 | 切断长度 Cutting length≤1000mm: ±0.2mm 切断长度 Cutting length＞1000mm: ±0.1% |
| 最高切断米速 | 350 m/min |
| 最高切断速度 | 440 cuts/min |
| 最大卷筒纸直径 | 1800mm |
| 最大卷筒纸张幅 | 1100(45”)mm 1500(59”)mm 1700(67”)mm |
| 最大纸堆高度 | 1600mm |
| 气压源需求 | 0.8Mpa |
| 设计电源 | 380V/220VⅩ50Hz |
| 机台重量 | 16000/18000/20000kgs |
| 满载功率 | 69/82/90kw |
| 切断长度 | 每分钟米速（m/min） | 每分钟刀速（cuts/min） |
| 450 | 125 | 275 |
| 500 | 160 | 315 |
| 550 | 190 | 350 |
| 600 | 210 | 350 |
| 650 | 250 | 380 |
| 700 | 290 | 410 |
| 750 | 330 | 440 |
| 800 | 330 | 410 |
| 850 | 330 | 385 |
| 900 | 330 | 365 |
| 950 | 330 | 350 |
| 1000 | 330 | 330 |
| 1050 | 320 | 300 |
| 1100 | 310 | 280 |
| 1150 | 300 | 265 |
| 1200 | 300 | 250 |
| 1250 | 300 | 240 |
| 1300 | 300 | 230 |
| 1350 | 300 | 215 |
| 1400 | 300 | 210 |
| 1450 | 300 | 200 |
| 1500 | 300 | 195 |
| 1550 | 300 | 190 |
| 1600 | 300 | 188 |
| 1650 | 300 | 185 |

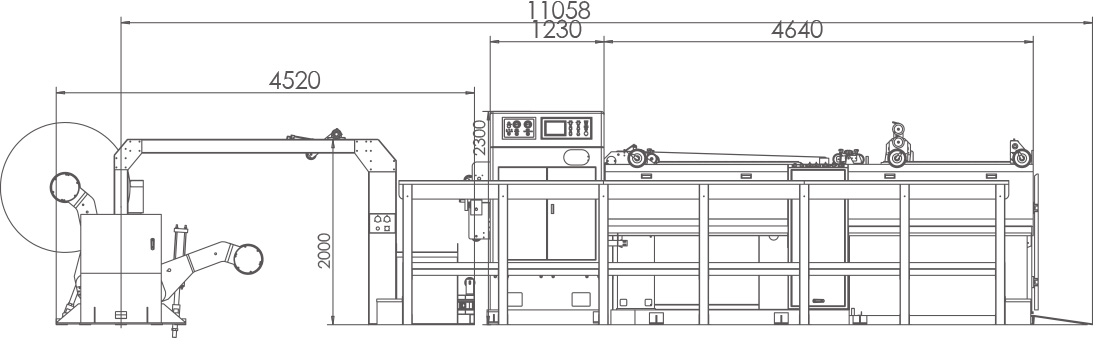

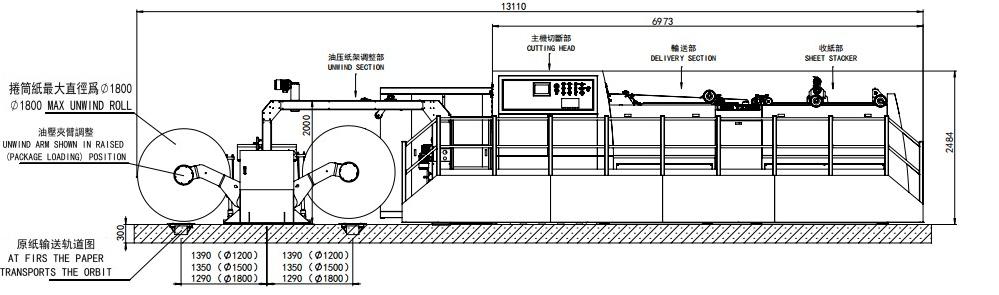

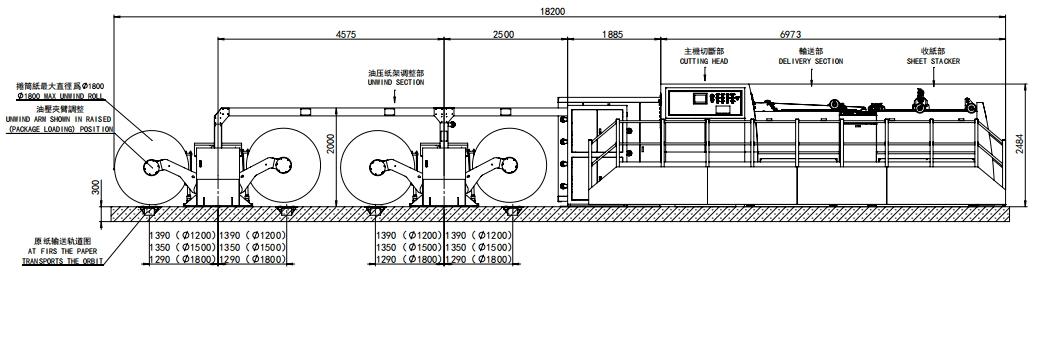

示意图
